Bit
Betydelse
27 Intern diagnosbit
26 För många ingångsdata
25 För många utgångsdata
24 Diagnosbit ventil-modul-sida
21 Spänningsmatning backplane < 5 V
20 Elektronikens spänningsmatning UL< 10 V
19 Elektronikens spänningsmatning UL< 18 V
18 Utgångsspänning UA < UA-OFF
17 Utgångsspänning UA < 21,6 V
11–16 Samlingsdignos för extern matningsmodul/UA-OFF-moduler 1-6 på
ventilmodulsidan
1–10 I/O-modulspecifik diagnostik, bitpositionen motsvarar modulnumret
Beskrivningen av diagnosdata för ventilområdet, se kapitel
g 6. Uppbyggnad av ventildrivenheternas data och
g 7. Datauppbyggnad för elektrisk matningsplatta. Beskrivning av
diagnosdata för AV-EP-tryckregulatorn finns i bruksanvisningen för
AV-EP-tryckregulatorn. Beskrivningen av diagnosdata för I/O-området
finns i systembeskrivningarna för respektive I/O-modul.
I CoE objekt 0x9000 kan gruppdiagnostiken för de maximalt 32 modulerna på
ventilsidan utläsas i byte 1-4, för de maximalt 10 I/O-modulerna utläses den i
byte 5-6. I byte 7-7E utläses intern servicedata.
5.7 Överföra konfiguration till styrsystemet
Om ventilsystemet har konfigurerats fullständigt och korrekt, kan man överföra
datainformationen till styrsystemet.
1. Kontrollera om styrsystemets parameterinställningar är kompatibla med
ventilsystemets inställningar.
2. Upprätta en förbindelse med styrningen.
3. Överför ventilsystemets data till styrsystemet. Det exakta tillvägagångssättet
beror på PLC-konfigurationsprogrammet. Beakta dokumentationen för
programmet.

6 Uppbyggnad av ventildrivenheternas data

6.1 Processdata

Felaktig datatilldelning!
Fara på grund av okontrollerad rörelse i anläggningen.
Ställ alltid in ej använda bits på värdet "0".
u
Från styrsystemet får kretskortet för ventildrivenhet aktuell utgångsdata med
börvärden för magnetspolarnas läge. Ventildrivenheterna översätter dessa data
till den spänning som krävs för styrning av ventilerna. Längden på aktuella
utgångsdata uppgår till åtta bit. Av dessa används vid ett kretskort för
ventildrivenhet med 2 ventilplatser fyra bit, vid ett kretskort för ventildrivenhet
för 3 ventilplatser sex bit och vid ett kretskort för ventildrivenhet för 4
ventilplatser åtta bit.

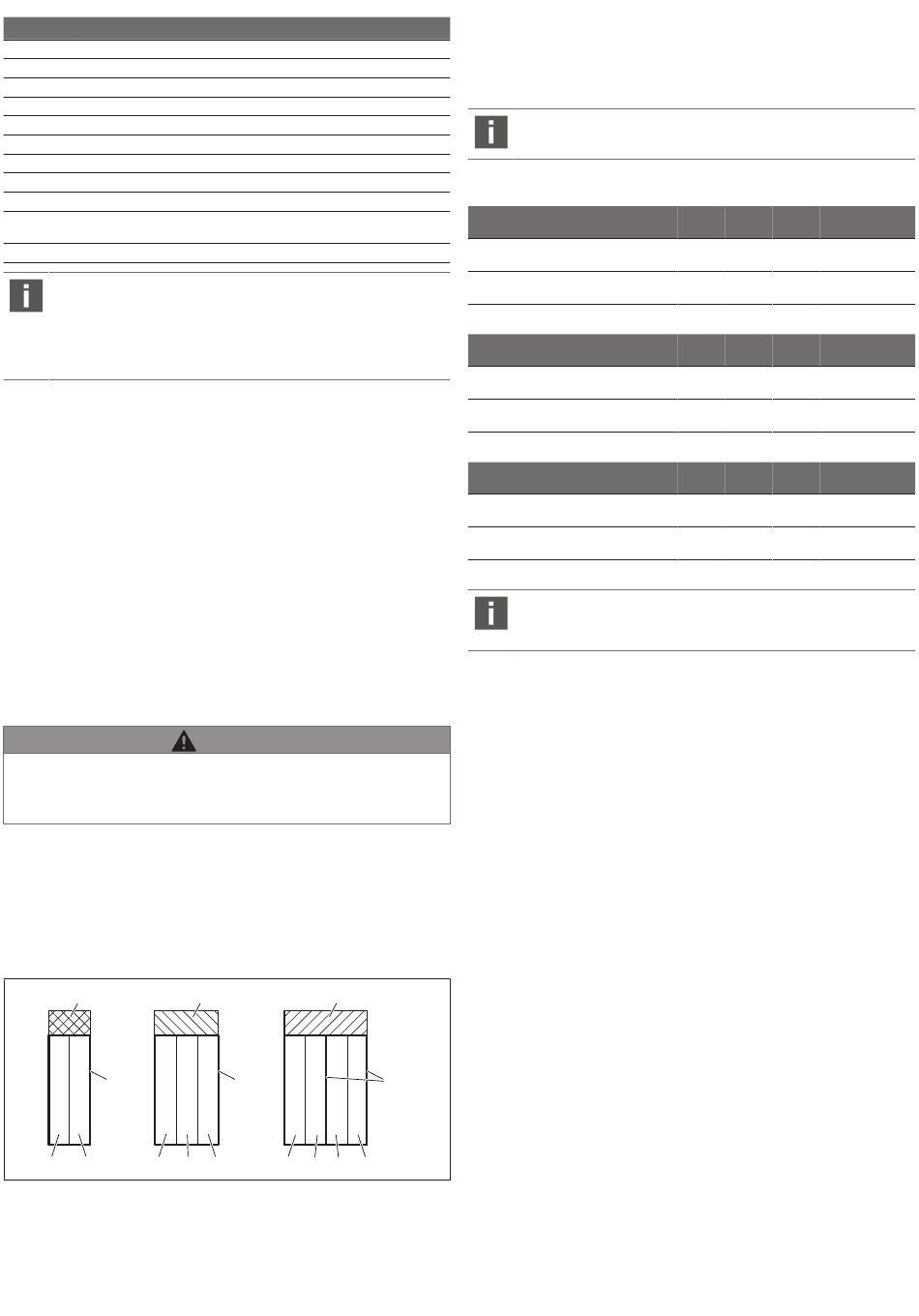

I följande figur visas hur ventilplatserna för ett kretskort för 2, 3 och 4 ventiler har
tilldelats:
22
20
    
Bild 10: Ventilplatsernas placering
(1) Ventilplats 1
(3) Ventilplats 3
AVENTICS™ EtherCAT | R412018142-BAL-001-AH | Svenska
VARNING
23
24
21
   
(2) Ventilplats 2
(4) Ventilplats 4
20 Basplatta med 2 ventilplatser
22 Kretskort för ventildrivenhet för 2
ventilplatser
24 Kretskort för ventildrivenhet för 4
ventilplatser
Symbolerna för komponenterna i ventilområdet förklaras i kapitel
g 12.2. Ventilområde.
Tilldelningen av ventilernas magnetspolar till bitsen är följande:
Tab. 8: Kretskort för ventildrivenhet för 2 ventilplatser
Bit 7
Utgångsbyt
e
Ventilbeteck –
ning
Spolbeteckn –
ing
Tab. 9: Kretskort för ventildrivenhet för 3 ventilplatser
Bit 7
Utgångsbyt
e
Ventilbeteck –
ning
Spolbeteckn –
ing
Tab. 10: Kretskort för ventildrivenhet för 4 ventilplatser
Bit 7
Utgångsbyt
e
Ventilbeteck Ventil 4 Ventil 4 Ventil 3 Ventil 3 Ventil 2 Ventil 2 Ventil 1 Ventil 1
ning
Spolbeteckn Spole 12 Spole 14 Spole 12 Spole 14 Spole 12 Spole 14 Spole 12 Spole 14
ing
1)
Bits markerade med "–" får inte användas och får värdet "0".
Dessa tabeller visar ventiler med 2 spolar, se g Tab. 8, g Tab. 9 och
g Tab. 10. Hos en monostabil ventil används endast spole 14 (bit 0, 2,
4 och 6).

6.2 Diagnosdata

I CoE-objektet 0x9000 kan gruppdiagnostiska bitar på maximalt 32 moduler på
ventilsidan läsas ut i byte 1–4. Bitpositionen motsvarar modulens nummer. Den
minst signifikanta biten (bit 0, byte 1) visar gruppdiagnosmeddelandet för den
första modulen till höger om bussmodulen. Bit 1, byte 1 är gruppdiagnosbiten för
den andra modulen. Upp till den mest signifikanta biten (bit 7, byte 4) som
indikerar gruppdiagnostisk bit för en möjlig 32:e modul.

6.3 Parameterdata

Ventildrivenhetens kretskort har inga parametrar. Parametrarna för
tryckregulatorn kan ändras i CoE-objekt 8000 byte 1–126 i PREOPERATIONAL-
status.
7 Datauppbyggnad för elektrisk matningsplatta
Den elektriska matningsplattan kopplar bort UA-spänningen som kommer från
vänster och leder spänningsmatningen, som matas via den extra M12-kontakten,
vidare åt höger. Alla andra signaler leds automatiskt vidare.
7.1 Processdata
Den elektriska matningsplattan har inga processdata.
20
7.2 Diagnosdata
Den elektriska matningsplattan skickar ett tillverkarspecifikt diagnosmeddelande
till fältbussnoden, som anger att den inmatade utgångsspänningen (UA) saknas
och att toleransgränsen på 21,6 V DC (24 V DC -10 % = UA-ON) har underskridits.
Fältbussnoden överför samlingsdiagnosbitar för de första 6 modulerna
(matningsmodul och UA-OFF), i ordningsföljd från vänster till höger, cykliskt till
styrsystemet status PDO 0X1AFF i bit 11-16. Samtidigt sätts bit 24 "diagnosbit
ventil-modul-sida. Dessutom kan samlingsdiagnosbitar för ytterligare
matningsmoduler utläsas i acycliska CoE-objekt 0x9000.
21 Basplatta med 3 ventilplatser
23 Kretskort för ventildrivenhet för 3
ventilplatser
1)
Bit 6 Bit 5 Bit 4 Bit 3
– – – Ventil 2 Ventil 2 Ventil 1 Ventil 1
– – – Spole 12 Spole 14 Spole 12 Spole 14
1)
Bit 6 Bit 5 Bit 4 Bit 3
– Ventil 3 Ventil 3 Ventil 2 Ventil 2 Ventil 1 Ventil 1
– Spole 12 Spole 14 Spole 12 Spole 14 Spole 12 Spole 14
Bit 6 Bit 5 Bit 4 Bit 3
Bit 2 Bit 1 Bit 0
Bit 2 Bit 1 Bit 0
Bit 2 Bit 1 Bit 0
