• Placera styrningsnätverk och fjärrapparater bakom brandvägg och isolera
dem från företagsnätverket.
• Om fjärråtkomst krävs ska man endast använda säkra metoder som virtuella
privata nätverk (VPN).
OBS! VPN, brandväggar och andra programvarubaserade produkter kan
uppvisa säkerhetsbrister. Säkerheten vid VPN-användning kan bara vara lika
hög som säkerheten för de anslutna apparaterna. Använd därför alltid den
senaste versionen av VPN, brandväggar och andra programvarubaserade
produkter.
• Säkerställ att den senast släppta programvaru- och firmware-versionen är
installerade på alla produkter som är anslutna till nätet.
3 Allmänna anvisningar för material- och
produktskador
Om anslutningar under spänning kopplas bort förstörs de elektroniska
komponenterna i ventilsystemet!
Om anslutningar under spänning kopplas bort uppstår det stora
potentialskillnader som kan förstöra ventilsystemet.
Koppla relevant anläggningsdel spänningsfri innan ventilsystemet
u
monteras eller ansluts eller kopplas från elektriskt.
En adressändring som görs under drift överförs inte!
Fältbussnoden fortsätter arbeta med den gamla adressen.
1. Ändra aldrig adressen under drift.
2. Koppla loss fältbussnoden från spänningsmatningen UL innan du ändrar
läge på brytare S1 och S2.
Störningar i fältbusskommunikationen på grund av felaktig eller otillräcklig
jordning!
Anslutna komponenter får felaktiga eller inga signaler alls.
1. Kontrollera att jordningar på alla ventilsystemets komponenter har god
elektrisk anslutning till varandra och med jord.
2. Säkerställ felfri kontakt mellan ventilsystemet och jorden.
Störningar i fältbusskommunikationen på grund av felaktigt dragna
kommunikationsledningar!
Anslutna komponenter får felaktiga eller inga signaler alls.
Dra kommunikationsledningarna inuti byggnader. Om
u
kommunikationsledningarna dras utanför byggnader, får längden inte
överskrida 42 m.
Ventilsystemet innehåller elektroniska komponenter som är känsliga för
elektrostatiska urladdningar (ESD)!
Om elektriska komponenter kommer i beröring med personer eller föremål
kan det uppstå en elektrostatisk urladdning som skadar eller förstör
komponenterna i ventilsystemet.
1. Jorda komponenterna för att undvika att ventilsystemet laddas upp
elektrostatiskt.
2. Använd jordningar på handleder och skor när du arbetar med
ventilsystemet.

4 Om denna produkt

4.1 Fältbussnod
Fältbussnoden i serie AES för EtherCAT sköter kommunikationen mellan det
överordnade styrsystemet och anslutna ventiler och I/O-moduler. Den är
uteslutande avsedd för drift som slav i ett bussystem EtherCAT enligt IEC 61158
och IEC 61784-1 CPF 12 (EtherCAT). Fältbussnoden måste därför konfigureras.
AVENTICS™ EtherCAT | R412018142-BAL-001-AH | Svenska
OBS!
OBS!
OBS!
OBS!
OBS!
För konfigurationen finns en GSDML-fil på den medföljande CD:n R412018133,
se kapitel g 5.2. Ladda ner data för beskrivning av enheten.
Fältbussnoden kan sända 512 bit ingångsdata till styrsystemet och ta emot 512
bit utgångsdata vid cyklisk dataöverföring. För kommunikationen med ventilerna
finns ett elektroniskt gränssnitt för anslutning av ventildrivenheter på höger sida
av fältbussnoden. På vänster sida finns ett elektroniskt gränssnitt för
kommunikationen med I/O-modulerna. Gränssnitten är oberoende av varandra.
Fältbussnoden kan styra max 64 monostabila eller bistabila ventiler
(128 magnetspolar) och upp till tio I/O-moduler. Den stödjer EtherCAT
datakommunikation.
Alla elanslutningar är monterade på framsidan, alla statusvisningar på ovansidan.
12
7291
AES-D-BC-XXXX
R4120XXXXX
1
10
9
10
11
10
9

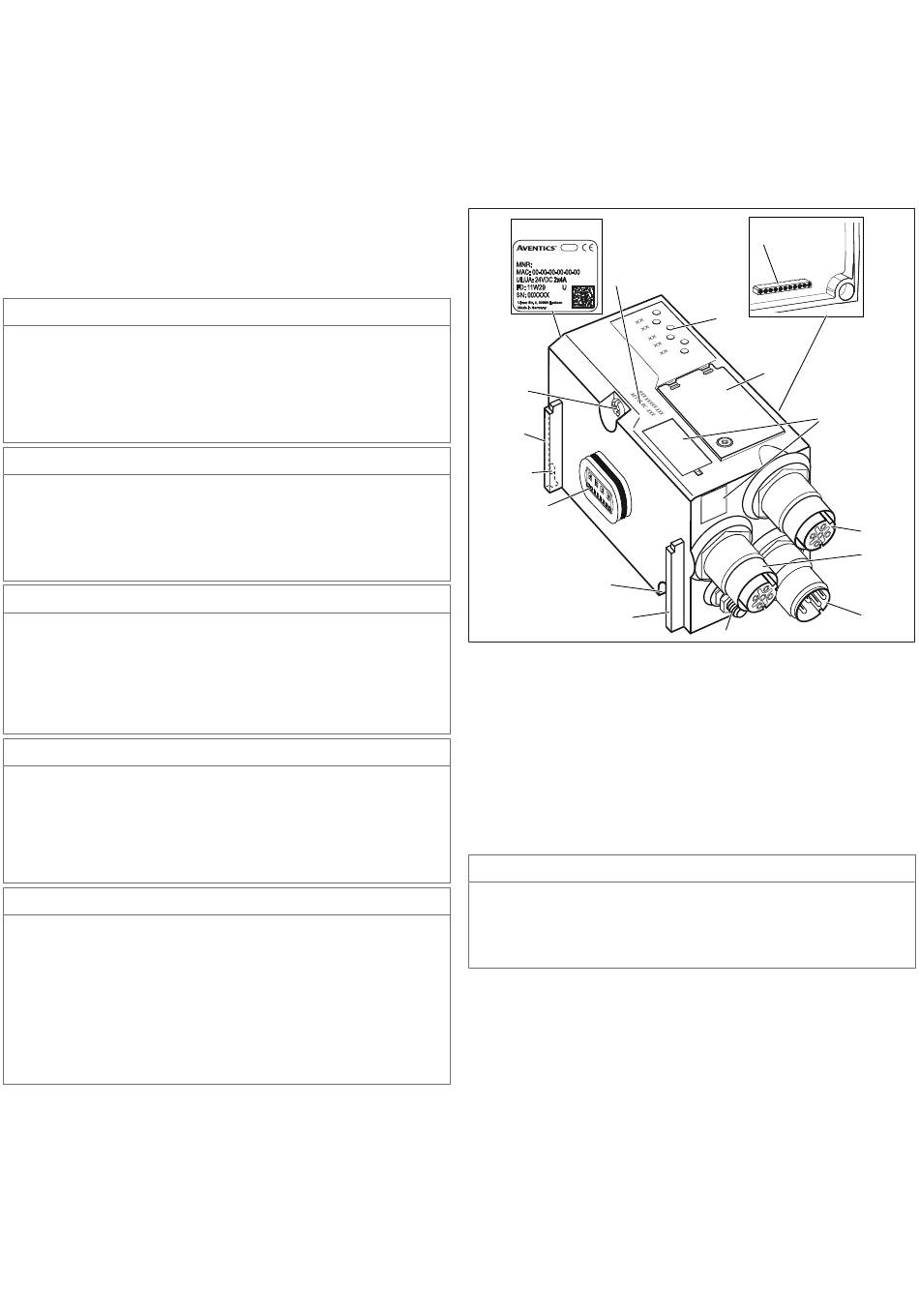

Bild 1: Fältbussnod EtherCAT
1
Identifikationskod
3
Inspektionsfönster
5
Anslutningskontakt fältbuss IN
7
Anslutning spänningsmatning X1S
9
Krage för montering av
fjäderklämman
11
Elanslutning för AES-moduler
13
Elanslutning för AV-moduler

4.1.1 Elanslutningar

Ej anslutna kontakter uppfyller inte skyddsklass IP65!
Vatten kan tränga in i enheten.
Montera blindpluggar på alla kontakter som inte är anslutna, så att
u
skyddsklass IP 65 bibehålls.
13
2
3
4
8
2
LED-lampor
4
Fält för utrustningsmärkning
6
Anslutningskontakt fältbuss OUT
8
Funktionsjord
10
Fästskruvar för infästning på
adapterplattan
12
Typskylt
OBS!
5
6
7
108
