Connexions

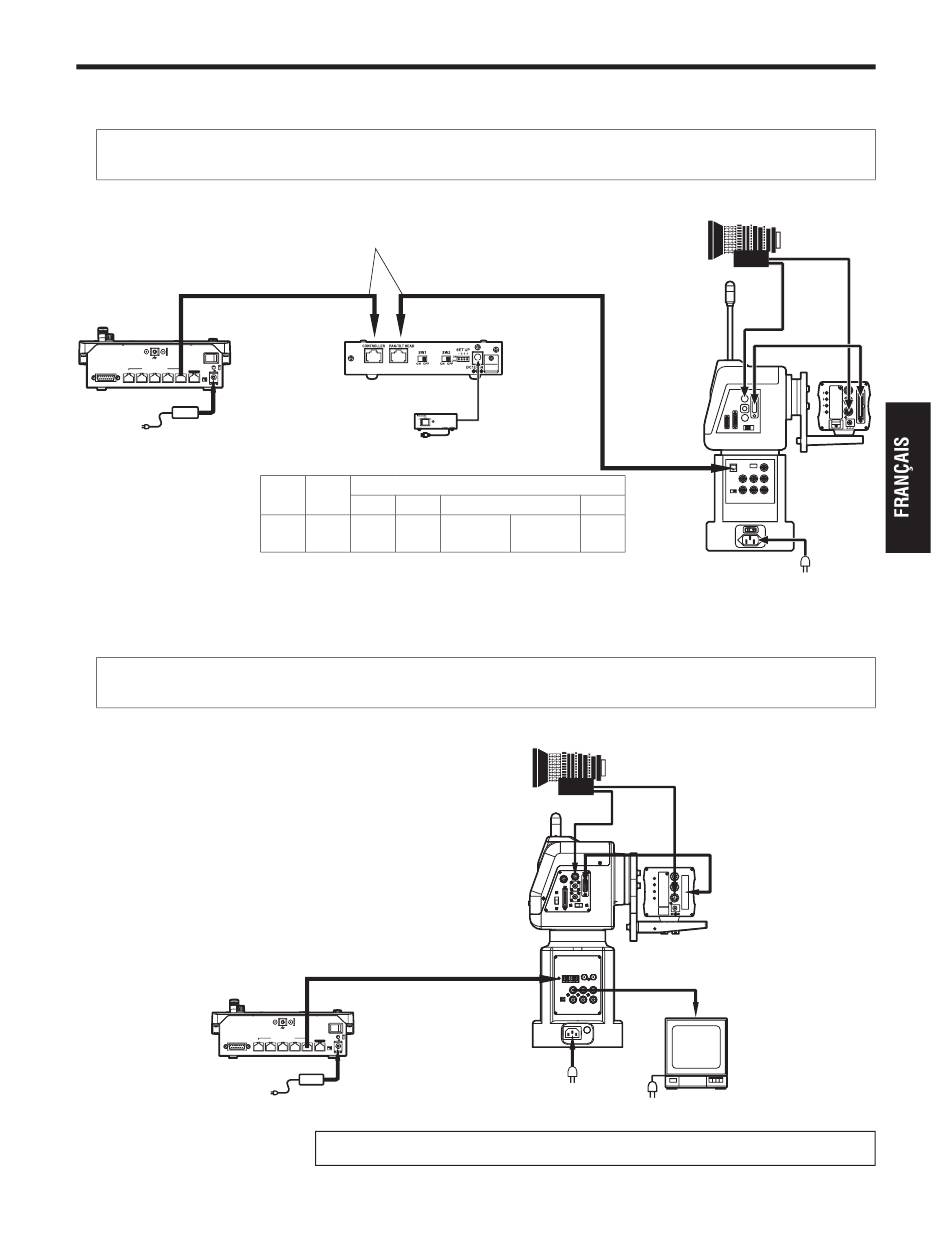

Connexions avec le AW-PH400 et une caméra
Modèle de caméra:
AW-HE870, AW-E860, AW-E750, AW-E650, AW-E350, AK-HC1500 ou AK-HC1800
1000 mètres max.
AW-RP50
SIGNAL GND
POWER
ON
TO PAN/TILT HEAD
12V IN
TALLY/GPI
5
4
3
2
1
LAN
BOOT
SV
NM
Connexions avec le AW-PH405 et une caméra
Modèle de caméra:
AW-HE870, AW-E860, AW-E750, AW-E650, AW-E350, AK-HC1500 ou AK-HC1800
AW-RP50
TALLY/GPI
All manuals and user guides at all-guides.com
Câble LAN
Convertisseur de
protocole
AW-IF400
Réglages des sélecteurs
SW1 SW2
1
2
OFF
OFF
ON
OFF
Objectif zoom
Câble LAN
SIGNAL GND
POWER
ON
TO PAN/TILT HEAD
12V IN
5
4
3
2
1
LAN
BOOT
SV
NM
: Utiliser des câbles droits (catégorie 5 ou supérieure) pour ces connexions.
Objectif zoom
500 mètres max.
SET UP
3
4
ON
OFF
OFF
(300 deg.)
(190 deg.)
AW-PH405
22 (F)
AW-PH400
Caméra
vidéo
Caméra vidéo
Moniteur
