Parti e funzioni
 

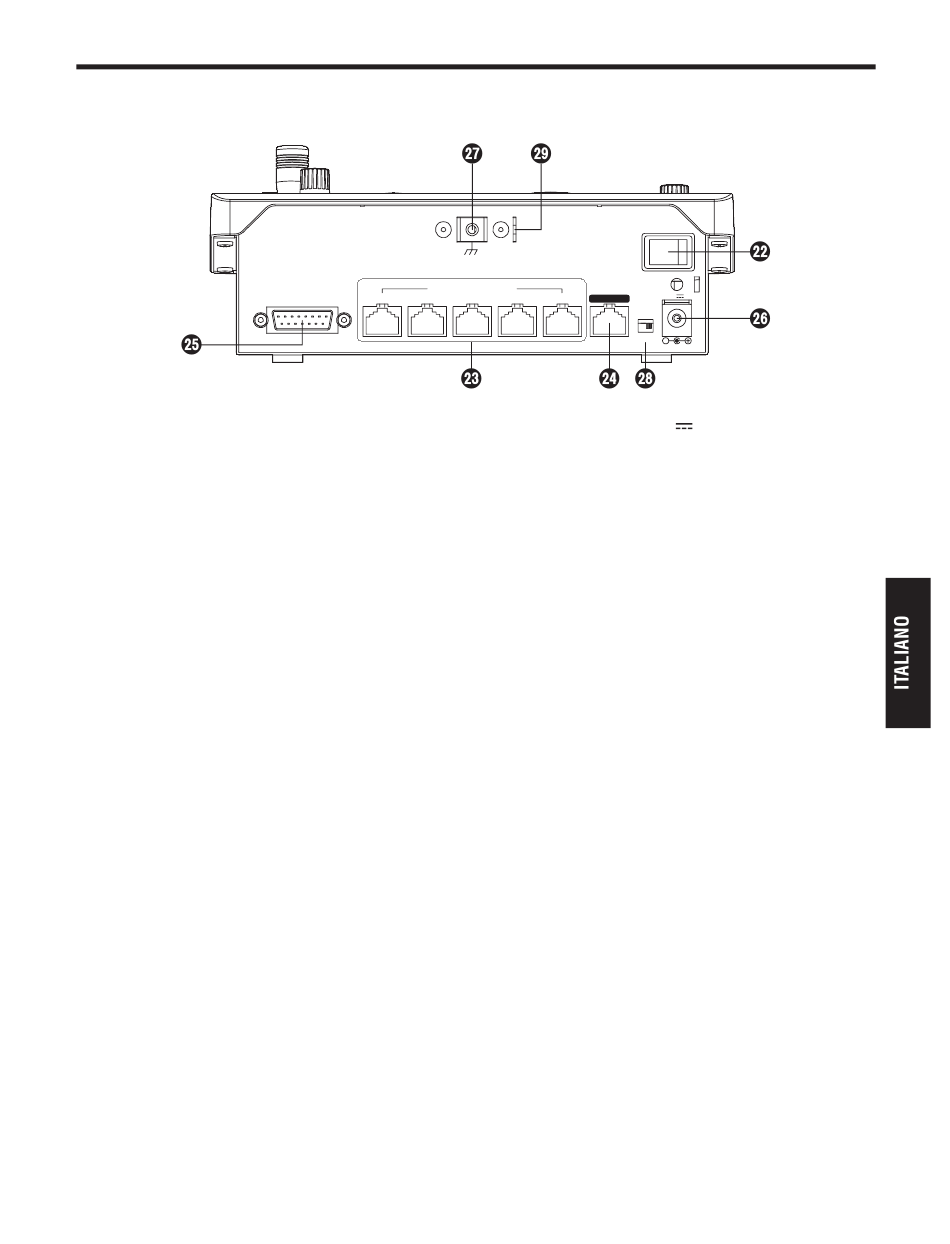

Pannello posteriore
 Interruttore di accensione [POWER]
Impostando l'interruttore POWER su ON,
l'indicatore POWER () si accende ed è possibile
utilizzare l'unità.
 Connettori TO PAN/TILT HEAD da 1 a 5
[TO PAN/TILT HEAD da 1 a 5] (RJ-45)
Collegare le videocamere remote a questi
connettori con un cavo dritto (categoria 5 o
superiore).
 Connettore LAN [LAN] (RJ-45)
(10BASE-T/100BASE-TX)
Collegare una videocamera remota, uno switcher o
un computer host che supporta le connessioni IP a
questo connettore mediante un cavo LAN.
Se si collega un dispositivo direttamente all'unità,
utilizzare un cavo incrociato (categoria 5 o
superiore).
Se il collegamento viene eseguito tramite un hub
(hub di commutazione), utilizzare un cavo dritto
(categoria 5 o superiore).
 Connettore di ingresso/uscita TALLY/GPI
[TALLY/GPI]
(D-sub 15 pin, femmina, filettatura in pollici)
 Vedere "Interfaccia di controllo per dispositivi
esterni" (Istruzioni per l'uso <Operazioni e
impostazioni>).
All manuals and user guides at all-guides.com
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI 5 4
14 ( I )
ON
3 2 1 LAN
BOOT
SV NM
 Attacco DC IN [12V
L'alimentatore c.a. in dotazione con l'unità viene
collegato a questo attacco.
 Terminale di massa [SIGNAL GND]
Collegare alla massa del sistema.
 Interruttore SERVICE [SV/NM]
Questo interruttore è utilizzato per la manutenzione.
Normalmente, viene impostato in posizione "NM".
 Fissaggio per cavo antifurto
Consente di collegare un cavo antifurto disponibile
in commercio per prevenire il furto dell'unità.
POWER
12V IN
IN] (C.c. 12 V)
