Conexiones

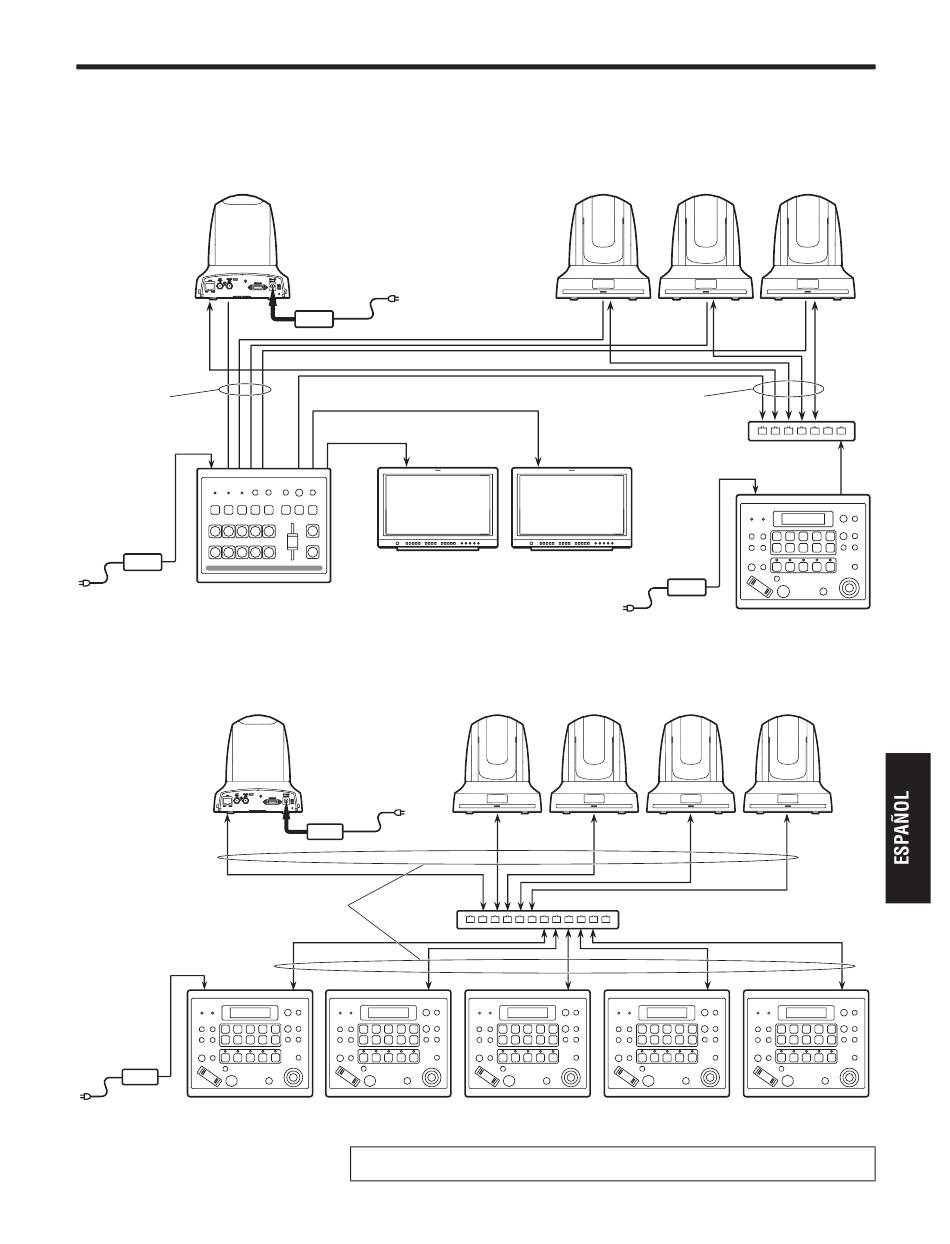

 Ejemplo de conexiones IP 
 Conexiones con la AW-HE50 y AW-HS50 
AW-HE50S
Señal de
vídeo SDI
AW-HS50
 Conexión de un número múltiple de unidades con unidades AW-HE50 
AW-HE50S
AW-RP50
All manuals and user guides at all-guides.com
Monitor 2
Monitor 1
Monitor

Cable LAN
: Utilice cables rectos (categoría 5 o superior) para estas conexiones.
Cable LAN
Concentrador de
conmutación
Monitor
AW-HE50S
Concentrador de
conmutación
20 (S)
AW-HE50S


Cable LAN
AW-RP50
