Conexiones

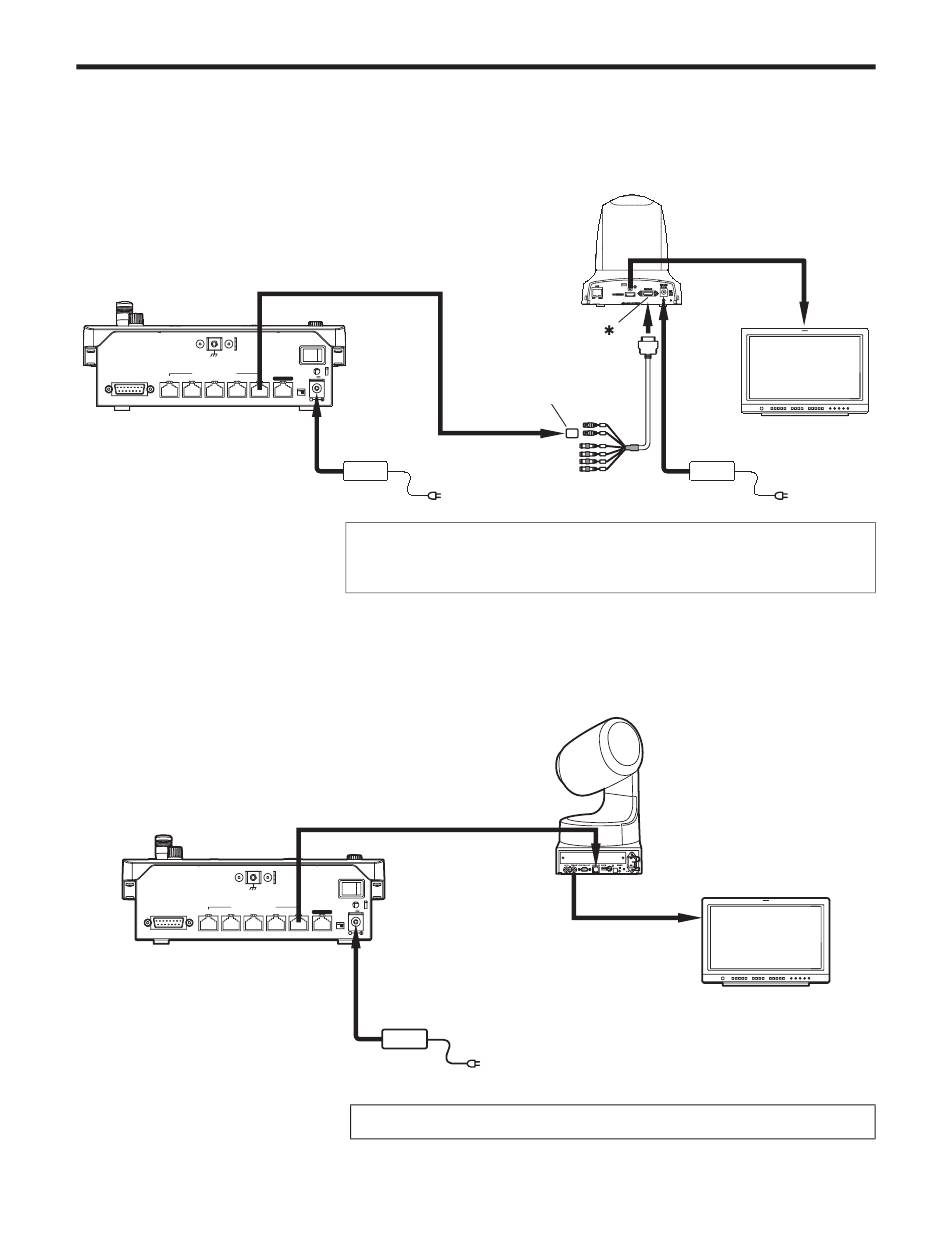

 Ejemplo de conexiones en serie 
 Conexión con la AW-HE50 
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI 5 4 3 2
 Conexión con la AW-HE100 
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
5 4 3
TALLY/GPI
All manuals and user guides at all-guides.com
Señal de control de cámara remota

Cable LAN
POWER
ON
12V IN
1 LAN
BOOT
SV NM
1: Utilice cables rectos (categoría 5 o superior) para estas conexiones.
2: Para hacer la conexión en serie con la AW-HE50 se necesita el
cable de interfaz múltiple (AW-CA20T6G).
Señal de control de cámara remota

Cable LAN
POWER
ON
12V IN
2 1 LAN
BOOT
SV NM
: Utilice cables rectos (categoría 5 o superior) para estas conexiones.
AW-HE50
2
Adaptador
de relé RJ-45
OUT
IN
V
PR
PB
Y
Cable de interfaz múltiple
AW-CA20T6G
AW-HE100
21 (S)
Monitor
