Teile und ihre Funktionen
 

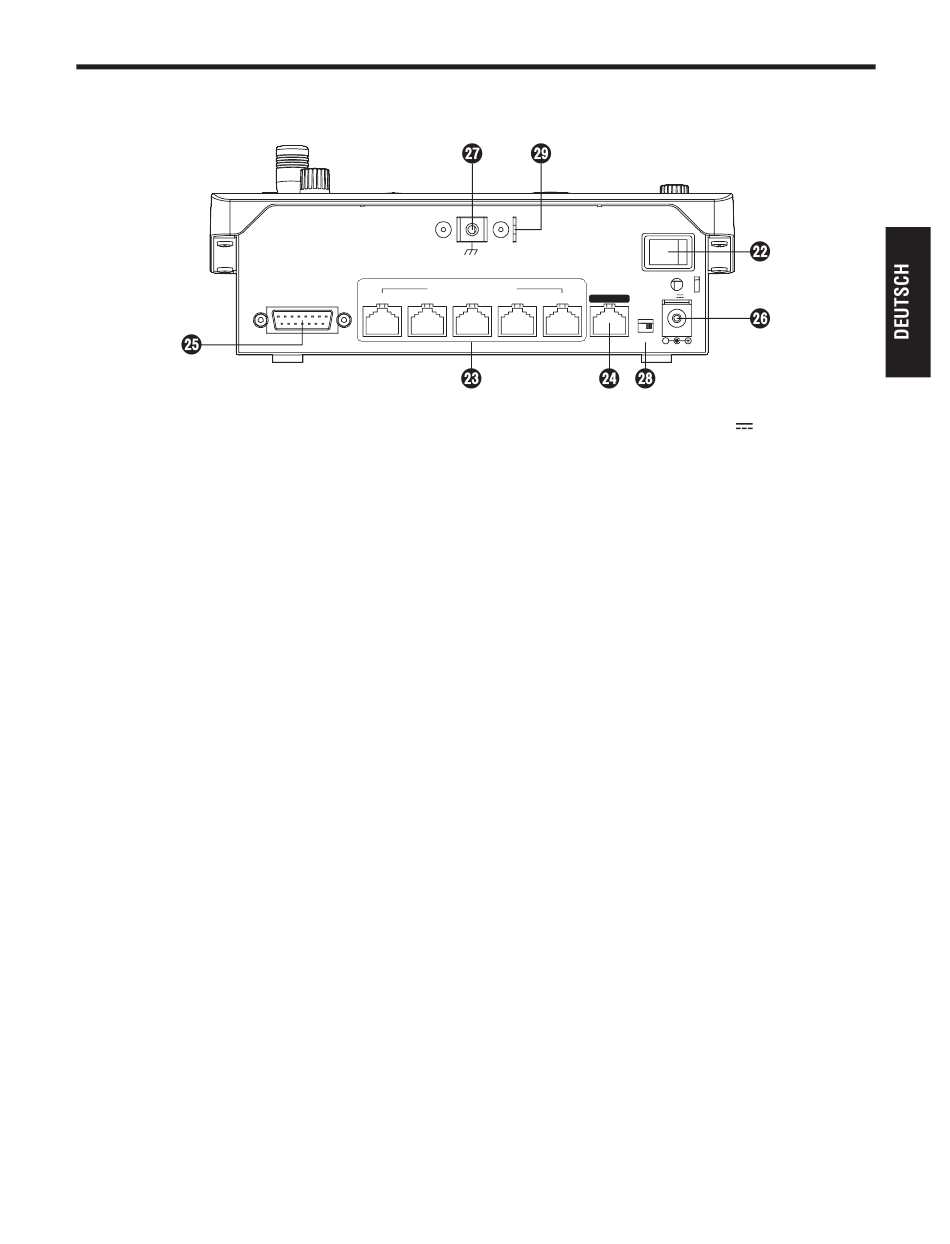

Rückwand
 Hauptschalter POWER [POWER]
Wird der Hauptschalter auf die Position ON gestellt,
leuchtet die Betriebslampe () auf, um anzuzeigen,
dass das Gerät betriebsbereit ist.
 Schwenk-Neigekopf-Anschlussbuchsen
1 bis 5 [TO PAN/TILT HEAD 1 bis 5] (RJ-45)
Schließen Sie die Netzwerkkameras mit Straight-
Kabeln (Kategorie 5 oder höher) an diese Buchsen
an.
 LAN-Buchse [LAN] (RJ-45)
(10BASE-T/100BASE-TX)
Wenn die Netzwerkkamera, das Bildmischpult
oder der Hostcomputer IP-Verbindung unterstützt,
schließen Sie diese Geräte über ein LAN-Kabel an
diese Buchse an.
Wenn eine Vorrichtung direkt an das Gerät
angeschlossen wird, verwenden Sie ein Crossover-
Kabel (Kategorie 5 oder höher).
Wenn Sie die Verbindung über einen Hub
(Switching-Hub) oder eine andere Vorrichtung
herstellen, verwenden Sie ein Straight-Kabel
(Kategorie 5 oder höher).
 TALLY/GPI-Ein-/Ausgangsanschluss
[TALLY/GPI]
(D-sub 15-polig, Buchse, Zollgewinde)
 Siehe "Steuerschnittstelle für externe Geräte"
(Bedienungsanleitung <Bedienungsverfahren
und Einstellungen>).
All manuals and user guides at all-guides.com
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI 5 4
14 (G)
ON
3 2 1 LAN
BOOT
SV NM
 Gleichstrom-Eingang [12V
(12 V Gleichspannung)
Das mit dem Gerät gelieferte Netzgerät wird an
diesen Eingang angeschlossen.
 Erdklemme [SIGNAL GND]
Verbinden Sie diese Klemme mit der Masse des
Systems.
 SERVICE-Schalter [SV/NM]
Dieser Schalter ist Wartungszwecken vorbehalten.
Die Normalposition ist "NM".
 Drahtanschlussnippel
Ein im Handel erhältliches
Diebstahlsicherungskabel kann zur
Diebstahlverhütung an diesem Nippel befestigt
werden.
POWER
12V IN
IN]
