Nomenclature
 

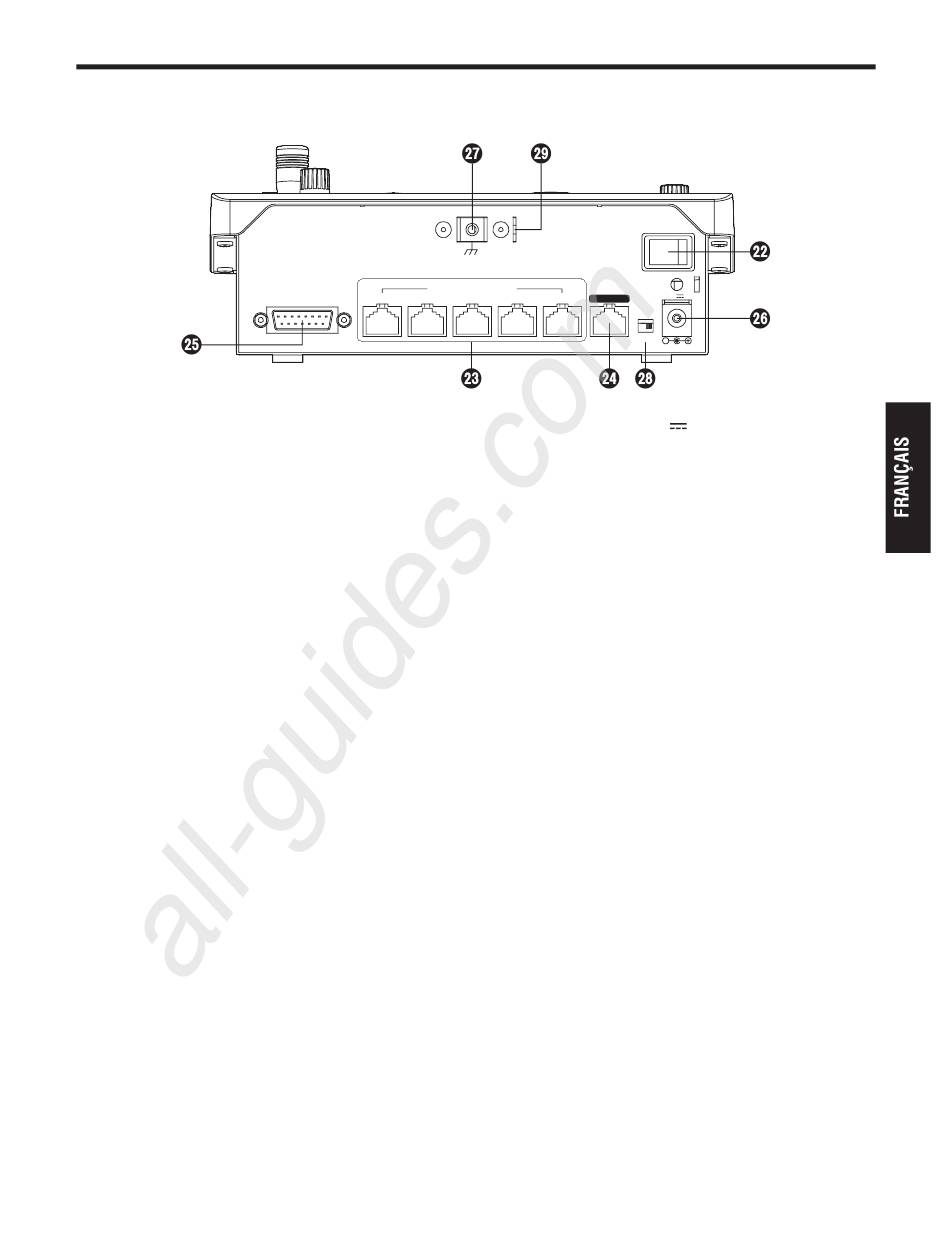

Panneau arrière
 Interrupteur d'alimentation [POWER]
Quand l'interrupteur POWER est sur ON, le témoin
POWER () s'allume, et l'appareil est opérable.
 Connecteurs 1 à 5 TO PAN/TILT HEAD
[TO PAN/TILT HEAD 1 à 5] (RJ-45)
Connecter les caméras distantes à ces connecteurs
à l'aide de câbles droits (catégorie 5 ou supérieure).
 Connecteur LAN [LAN] (RJ-45)
(10BASE-T/100BASE-TX)
Connecter la caméra distante, le commutateur ou
l'ordinateur hôte qui supporte les connexions IP à
ce connecteur avec un câble LAN.
A la connexion directe de ce dispositif à l'appareil,
utiliser un câble croisé (catégorie 5 ou supérieure).
A la connexion via un concentrateur (concentrateur
de commutation) ou un autre dispositif, utiliser un
câble droit (catégorie 5 ou supérieure).
 Connecteur d'entrée/sortie TALLY/GPI
[TALLY/GPI]
(D-sub 15-pin, female, inch thread)
 Voir "Interface de contrôle pour les dispositifs
extérieurs" (<Utilisation et réglages> Mode
d'emploi).
All manuals and user guides at all-guides.com
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI 5 4
14 (F)
ON
3 2 1 LAN
BOOT
SV NM
 Douille DC IN [12V
L'adaptateur secteur fourni avec cet appareil se
connecte ici.
 Borne de terre [SIGNAL GND]
Raccorder cette borne à la terre du système.
 Commutateur de service [SV/NM]
Ce commutateur est utilisé pour l'entretien.
Ordinairement, il est réglé à "NM".
 Fixation pour fil
Un fil antivol disponible dans le commerce peut être
fixé à cette fixation pour empêcher le vol.
POWER
12V IN
IN] (12 V CC)
