Подключения

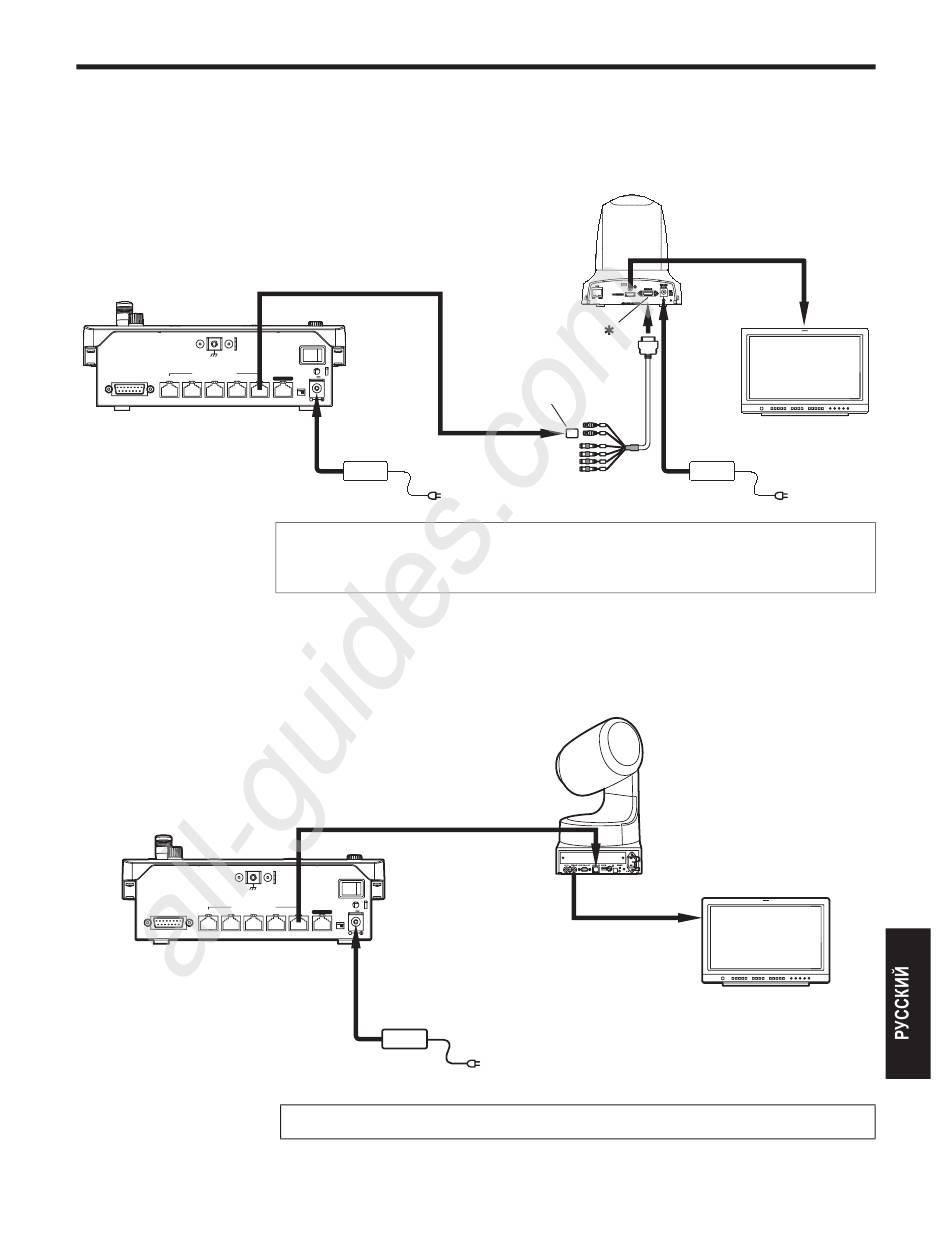

 Пример последовательных соединений
 Подключение к камере AW-HE50
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI
5
4
3
2
 Подключение к камере AW-HE100
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
5
4
3
TALLY/GPI
All manuals and user guides at all-guides.com
Сигнал управления удаленной камерой
Кабель LAN
POWER
ON
12V IN
1
LAN
BOOT
SV
NM
1: Для данных соединений используйте кабель прямого доступа (категории 5 или выше).
2: Для создания последовательного соединения с камерой AW-HE50 необходим
многоинтерфейсный кабель (AW-CA20T6G).
Сигнал управления удаленной камерой
Кабель LAN
POWER
ON
12V IN
2
1
LAN
BOOT
SV
NM
: Для данных соединений используйте кабель прямого доступа (категории 5 или выше).
AW-HE50
2
Релейный
адаптер RJ-45
OUT
IN
V
PR
PB
Y
Многоинтерфейсный кабель
AW-CA20T6G
AW-HE100
20 (R)
Монитор
Монитор
