Компоненты и их функции
 Панель управления

 Индикатор POWER [POWER]
Данный индикатор загорается при установке
переключателя POWER () на задней панели в
положение ON, в то время как питание подается на
гнездо DC IN.
 Индикатор ALARM [ALARM]
Данный индикатор загорается при возникновении
проблемы с источником питания (падение напряжения).
Он также загорается при получении с удаленной камеры
аварийной сигнализации (аварийная сигнализация
охлаждающего вентилятора или ошибка поворота/
наклона).
 Обратитесь к разделу "Проверка информации об
аварийной сигнализации оборудования" (<Операции и
установки> Инструкция по эксплуатации).
Когда загорается индикатор аварийной сигнализации,
немедленно прекратите работу с устройством и
обязательно обратитесь к дилеру.
Продолжение использования устройства после
появления аварийной сигнализации может привести к
возникновению неисправностей устройства.
Информацию об аварийной сигнализации можно вывести
на внешнее устройство, подключенное к разъему TALLY/
GPI устройства ().
 Панель ЖК-дисплея
На данной панели отображаются текущие установочные
статусы.
All manuals and user guides at all-guides.com

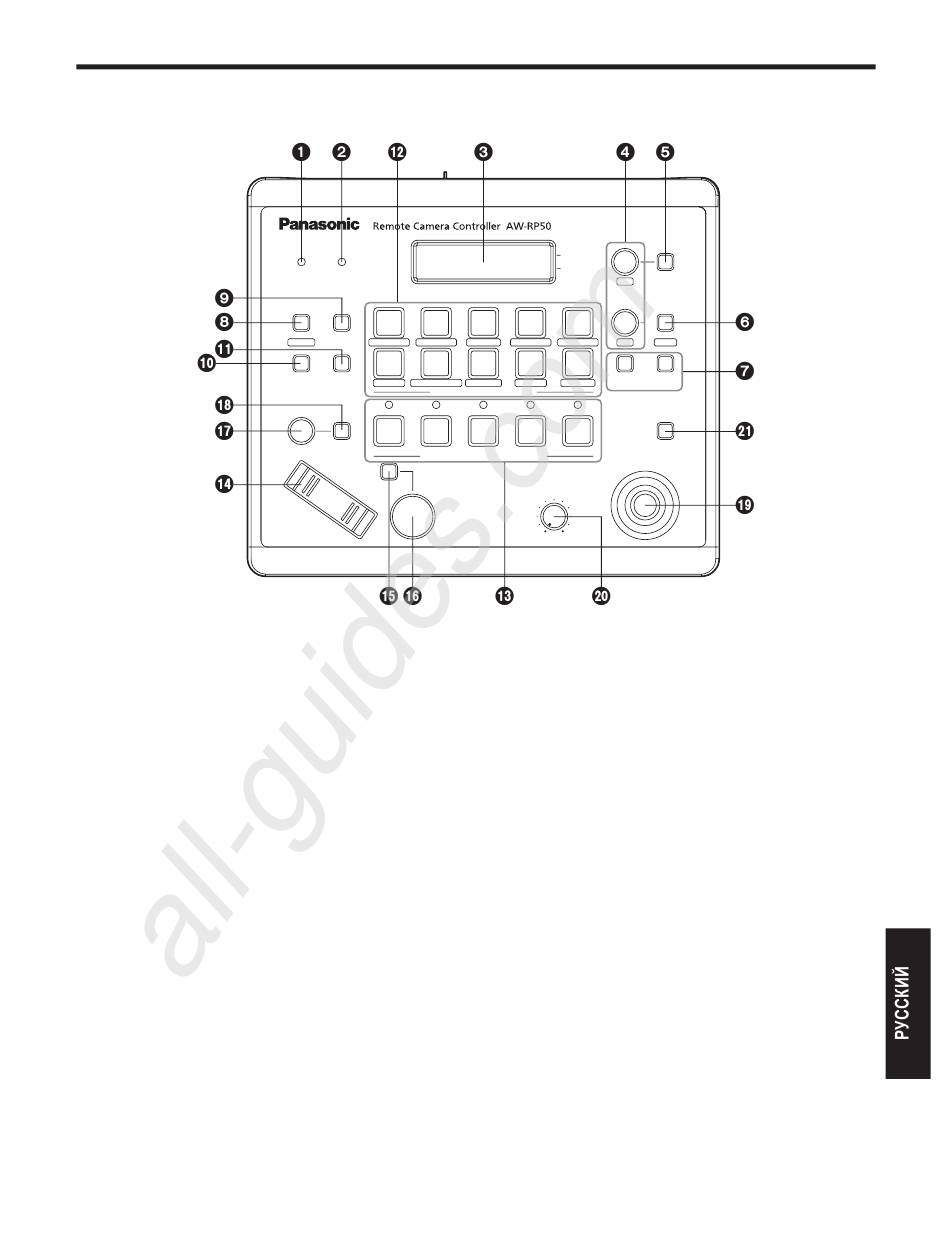

POWER ALARM
1 2
MENU PAGE GAIN/PED R/B GAIN
6 7
STORE DELETE DETAIL SCENE/MODE
PRESET MEMORY / MENU
1 2
IRIS AUTO
CAMERA STATUS / SELECTION
AUTO
TELE
ZOOM
WIDE
FOCUS/
F1
F2
F1
3 4 5
R/B PED AWB/ABB SHUTTER F2
8 9 10
CAMERA SETUP SYSTEM USER1
3 4 5
LOW HI
OTAF PTZ/FOCUS SPEED PAN/TILT
PUSH
 Диск F1, диск F2 [F1, F2]
Данные диски необходимо поворачивать для изменения
значений меню, а для ввода выполненных изменений их
необходимо нажимать.
Диск F1 используется для управления пунктами,
отображаемыми вверху панели ЖК-дисплея, а диск F2
используется для управления пунктами, отображаемыми
под ней.
Данные, которые появляются на экранных дисплеях
удаленных камер, и способы выполнения операций
отличаются в зависимости от типа камеры.
 Обратитесь к разделу "Управление пунктами меню
выбранной удаленной камеры" (<Операции и
установки> Инструкция по эксплуатации).
 Кнопка CAMERA OSD [CAMERA OSD]
При удержании кнопки CAMERA OSD нажатой загорается
ее индикатор, а в качестве выходного изображения
удаленной камеры отображается экранное меню
выбранной удаленной камеры.
При повторном удержании данной кнопки нажатой, когда
горит ее индикатор, меню исчезает, а индикатор гаснет.
10 (R)
CAMERA
OSD
EXIT
USER2
PT ACTIVE
