Conexiones

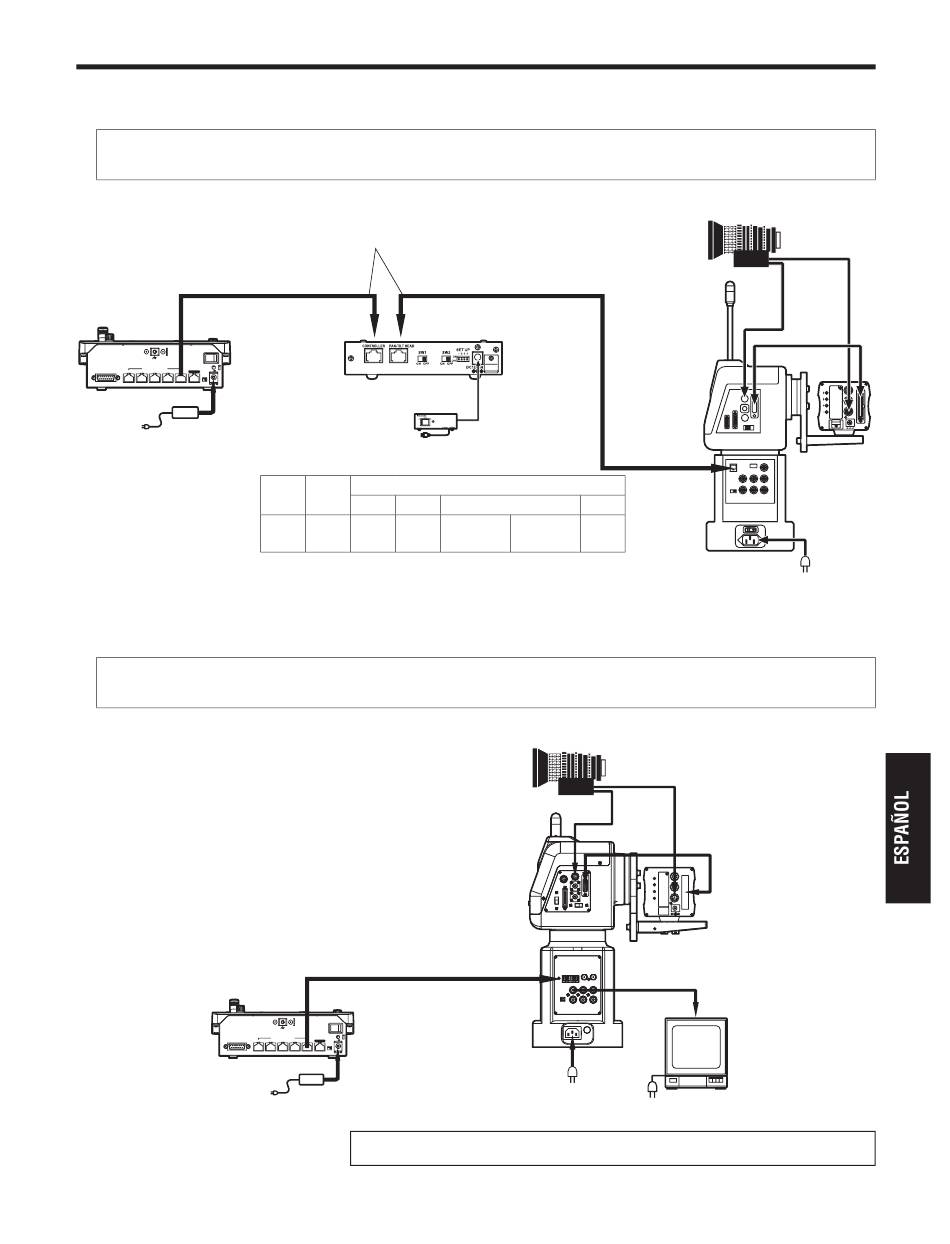

Conexiones con el AW-PH400 y la cámara
Modelo de cámara:
AW-HE870, AW-E860, AW-E750, AW-E650, AW-E350, AK-HC1500 o AK-HC1800
máximo de 1000 metros
AW-RP50
SIGNAL GND
POWER
ON
TO PAN/TILT HEAD
12V IN
TALLY/GPI
5
4
3
2
1
LAN
BOOT
SV
NM
Conexiones con el AW-PH405 y la cámara
Modelo de cámara:
AW-HE870, AW-E860, AW-E750, AW-E650, AW-E350, AK-HC1500 o AK-HC1800
AW-RP50
TALLY/GPI
All manuals and user guides at all-guides.com
Cable LAN
Convertidor de
protocolo
AW-IF400
Ajustes de conmutadores
SW1 SW2
1
2
OFF
OFF
ON
OFF
Objetivo zoom
Cable LAN
SIGNAL GND
POWER
ON
TO PAN/TILT HEAD
12V IN
5
4
3
2
1
LAN
BOOT
SV
NM
: Utilice cables rectos (categoría 5 o superior) para estas conexiones.
Objetivo zoom
máximo de 500 metros
SET UP
3
4
ON
OFF
OFF
(300 grados)
(190 grados)
AW-PH405
22 (S)
AW-PH400
Cámara
Cámara
Monitor
