Компоненты и их функции

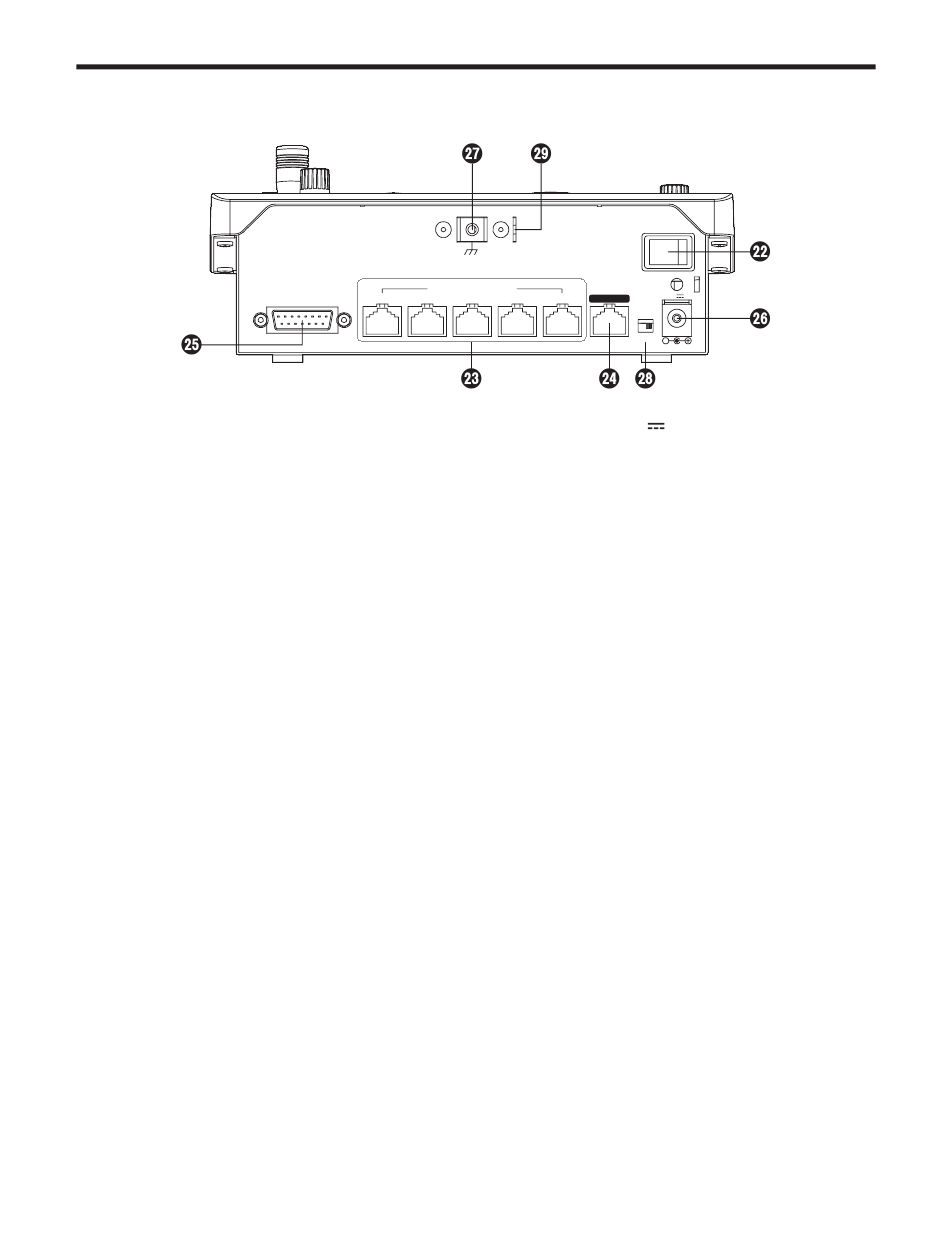

  Задняя панель
 Выключатель POWER [POWER]
Если выключатель POWER установить в положение
ON, загорится индикатор POWER (), что указывает на
возможность эксплуатации устройства.
 Разъемы TO PAN/TILT HEAD от 1 до 5
[от TO PAN/TILT HEAD 1 до TO PAN/TILT HEAD 5]
(RJ-45)
Подключите удаленные камеры к данным разъемам
с помощью кабеля прямого доступа (категории 5 или
выше).
 Разъем LAN [LAN] (RJ-45)
(10BASE-T/100BASE-TX)
С помощью кабеля LAN подключите к данному разъему
удаленную камеру, видеомикшер или хост-компьютер,
поддерживающий IP-соединение.
При подключении другого устройства непосредственно
к данному устройству используйте перекрестный кабель
(категории 5 или выше).
При выполнении подключения через концентратор
(коммутирующий концентратор) или другое устройство
используйте кабель прямого доступа (категории 5 или
выше).
 Входной/выходной разъем TALLY/GPI
[TALLY/GPI]
(D-sub 15-штырьковый, гнездовой, с дюймовой
резьбой)
 Обратитесь к разделу "Интерфейс управления
внешними устройствами" (<Операции и установки>
Инструкция по эксплуатации).
All manuals and user guides at all-guides.com
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI 5 4
13 (R)
ON
3 2 1 LAN
BOOT
SV NM
 Гнездо DC IN [12V
(Постоянное напряжение 12 В)
К данному гнезду подключается адаптер переменного
тока, прилагаемый к устройству.
 Разъем заземления [SIGNAL GND]
Подключите данный разъем к заземлению системы.
 Переключатель SERVICE [SV/NM]
Этот переключатель используется в целях технического
обслуживания.
Обычно данный переключатель находится в положении
"NM".
 Приспособление для закрепления проводов
Для предотвращения кражи к данному приспособлению
можно прикрепить трос защиты от кражи, который
имеется в продаже.
POWER
12V IN
IN]
