Selección de las cámaras remotas que van a
ser utilizadas
Utilizando los botones CAMERA STATUS/SELECTION
se puede seleccionar un máximo de cinco cámaras
remotas para poder utilizarlas.
Cuando se pulsa uno de los botones CAMERA
STATUS/SELECTION 1 a 5, el indicador del botón
correspondiente se enciende.
Los estados de las cámaras remotas asignadas a
los botones CAMERA STATUS/SELECTION 1 a 5 se
pueden conocer mediante el estado de encendido de
los indicadores ubicados encima de los botones.

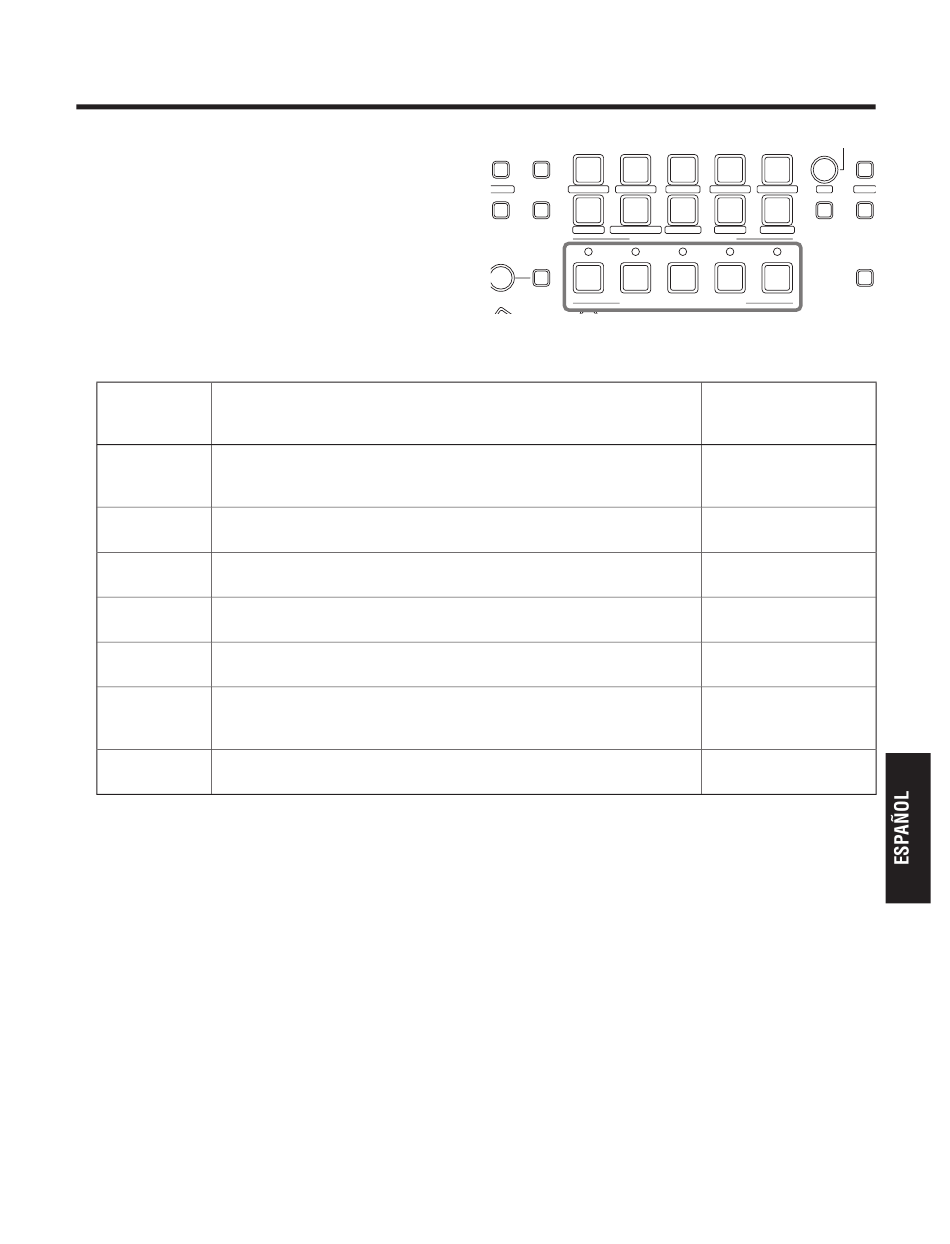

Estados de encendido de los indicadores y estados de las cámaras remotas
Estado de
encendido de
indicador
No se ha asignado cámara remota al botón correspondiente.
Apagado
(Se ha establecido "NoAsign" para la conexión de cámara remota.)
La alimentación de la cámara remota no ha sido conectada.
(3)
Encendido
La cámara remota está en el modo de espera.
(naranja)
Parpadeando
No es posible conectar la unidad a la cámara remota concernida porque ya
(naranja)
están conectados otros cinco controladores de cámaras remotas AW-RP50.
Encendido
La unidad está hora conectada con la cámara remota.
(verde)
Parpadeando
La cámara remota concernida está conectada a un controlador de cámara
(verde)
remota AW-RP50 que no es esta unidad.
La imagen de la cámara remota concernida está emitiéndose ahora.
Encendido
(La señal de señalización OA se recibe por la red o en el conector de
(rojo)
entrada GPI.
Parpadeando
La cámara remota concernida está conectada a otro controlador de cámara
(rojo)
remota AW-RP50, y la imagen de su cámara remota está ahora emitiéndose.
1: Siga los pasos establecidos en "Cómo conectar y desconectar la alimentación de las cámaras remotas" de
<Operaciones y ajustes> en las Instrucciones de funcionamiento y conecte la alimentación de la cámara remota.
2: Cuando la AW-PH400 se conecte a través del convertidor de protocolo (AW-IF400), el indicador también se apagará
cuando se conecte y desconecte el cable LAN.
Siga los pasos establecidos en "Cómo conectar y desconectar la alimentación de las cámaras remotas" de
<Operaciones y ajustes> en las Instrucciones de funcionamiento y desconecte la alimentación de la cámara remota y
luego vuelva a conectarla.
3: Éste está en "Apagado" cuando el AW-PH400 se conecta a través del convertidor de protocolo (AW-IF400).
