Nomenclature

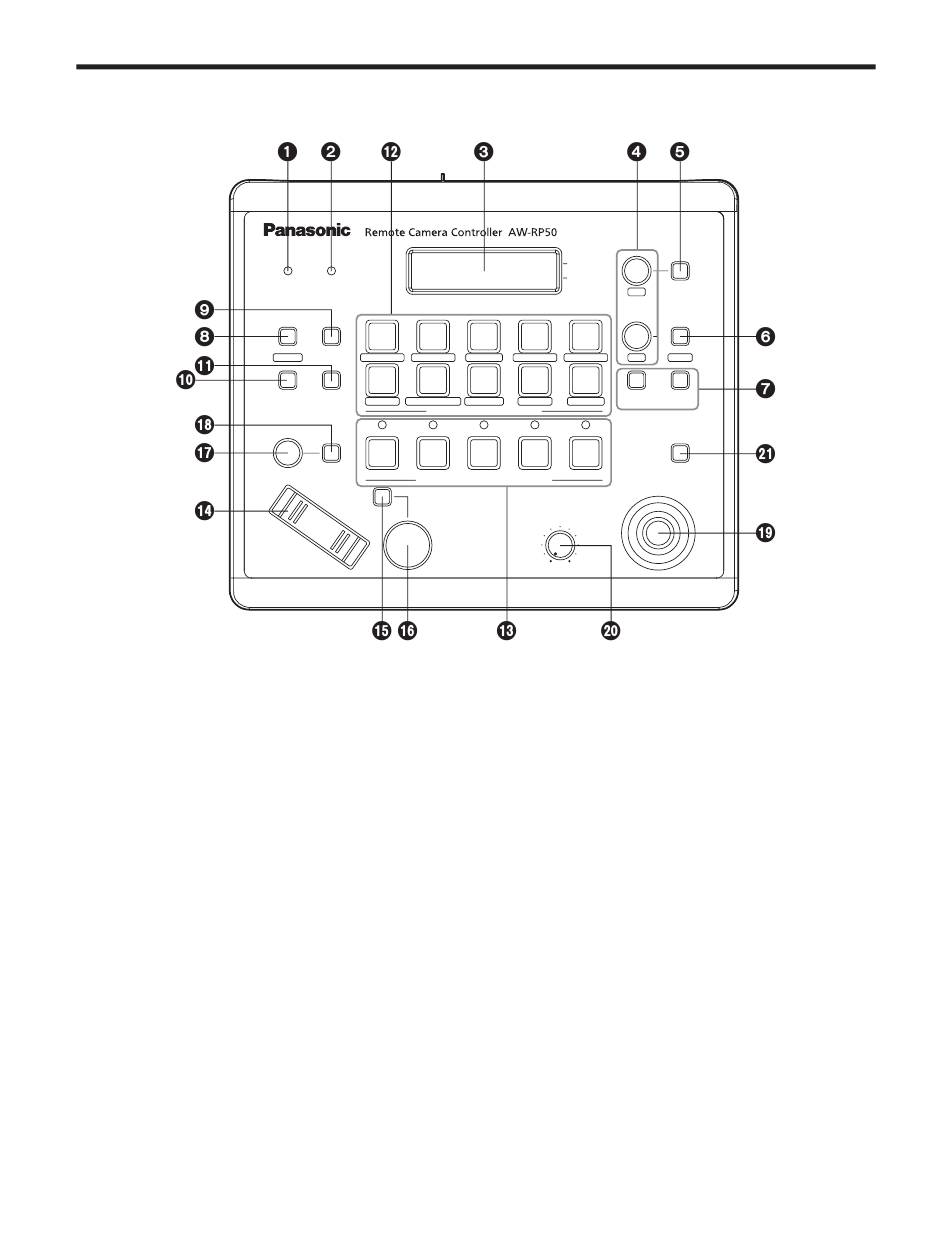

 Panneau de commande 
TELE
 Témoin d'alimentation [POWER]
Ce témoin s'allume quand l'interrupteur POWER
() du panneau arrière est réglé à ON quand la
prise DC IN est alimentée.
 Témoin d'alarme [ALARM]
Ce témoin s'allume en cas de problème
d'alimentation électrique (chute de tension).
Il s'allume aussi quand une alarme (alarme du
ventilateur de refroidissement ou erreur pan/tilt) a
été reçue d'une caméra distante.
 Voir "Contrôle de l'information d'alarme de
l'équipement" (<Utilisation et réglages> Mode
d'emploi).
Quand le témoin d'alarme s'est allumé, arrêter
immédiatement d'utiliser l'appareil et contacter le
revendeur.
Continuer à utiliser l'appareil même après la
survenue d'une alarme peut provoquer un mauvais
fonctionnement.
L'information d'alarme sera sortie à un dispositif
extérieur du connecteur TALLY/GPI () de
l'appareil.
 Panneau LCD
Les états de réglage présents sont affichés sur ce
panneau.
All manuals and user guides at all-guides.com
POWER ALARM
1 2
MENU PAGE GAIN/PED R/B GAIN
6 7
STORE DELETE DETAIL SCENE/MODE
PRESET MEMORY / MENU
1 2
IRIS AUTO
CAMERA STATUS / SELECTION
AUTO
ZOOM
WIDE
FOCUS/
F1
F2
F1
3 4 5
R/B PED AWB/ABB SHUTTER
8 9 10
CAMERA SETUP SYSTEM USER1
3 4 5
LOW HI
OTAF PTZ/FOCUS SPEED PAN/TILT
PUSH
 Cadran F1, cadran F2 [F1, F2]
Tourner ces cadrans pour changer les valeurs de
menu, et les presser pour entrer les changements
effectués.
Le cadran F1 sert à opérer les items affichés dans
le haut du panneau LCD, et le cadran F2 ceux
affichés dans le bas.
Ce qui apparaît sur les affichages sur écran des
caméras distantes et comment les opérations sont
exécutées varient selon le type de caméra.
 Voir "Opération des items de menu de la caméra
distante sélectionnée" (<Utilisation et réglages>
Mode d'emploi).
 Bouton OSD de caméra [CAMERA OSD]
Quand le bouton CAMERA OSD est pressé, son
indicateur s'allume, et le menu sur écran de la
caméra distante sélectionnée s'affiche comme
image de sortie de la caméra distante.
Si le bouton est pressé à nouveau alors que
son indicateur est allumé, le menu est effacé, et
l'indicateur s'éteint.
11 (F)
CAMERA
OSD
F2 EXIT
USER2
PT ACTIVE
