Collegamenti

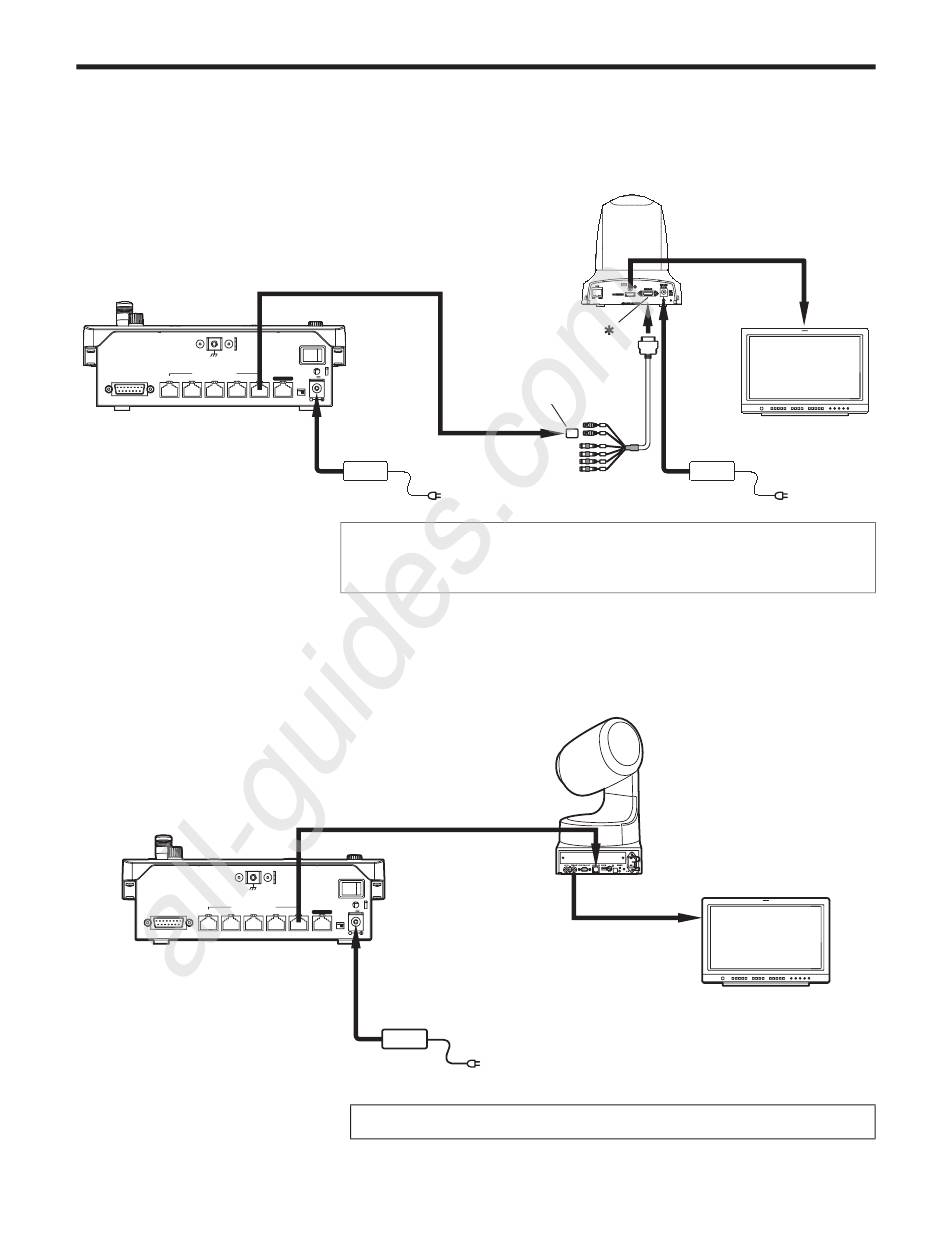

Esempi di collegamenti seriali
Collegamento con l'AW-HE50
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI
5
4
3
2
Collegamento con l'AW-HE100
AW-RP50
SIGNAL GND
TO PAN/TILT HEAD
5
4
3
TALLY/GPI
All manuals and user guides at all-guides.com
Segnale di controllo videocamera remota
Cavo LAN
POWER
ON
12V IN
1
LAN
BOOT
SV
NM
1: Per questi collegamenti, utilizzare cavi dritti (categoria 5 o superiore).
2: Per il collegamento seriale con l'AW-HE50 è necessario il cavo multi-
interfaccia (AW-CA20T6G).
Segnale di controllo
videocamera remota
Cavo LAN
POWER
ON
12V IN
2
1
LAN
BOOT
SV
NM
: Per questi collegamenti, utilizzare cavi dritti (categoria 5 o superiore).
AW-HE50
2
Scheda di
rinvio RJ-45
OUT
IN
V
PR
PB
Y
Cavo multi-interfaccia
AW-CA20T6G
AW-HE100
21 ( I )
Monitor
Monitor
