Подключения

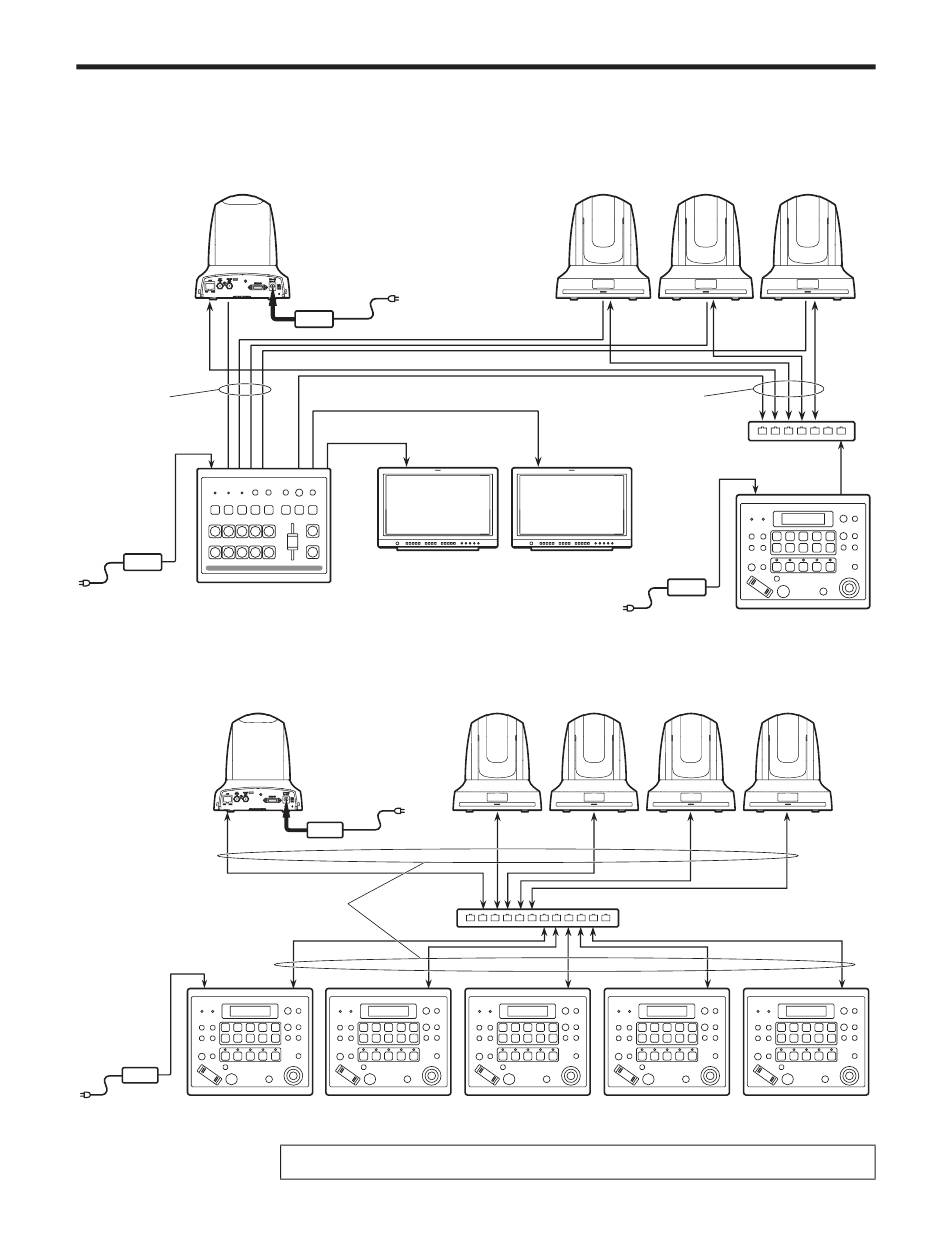

 Пример IP-соединений

 Соединения с камерой AW-HE50 и видеомикшером AW-HS50

AW-HE50S
Видеосигнал
SDI
AW-HS50
 Подключение нескольких камер AW-HE50 к устройствам

AW-HE50S
AW-RP50
All manuals and user guides at all-guides.com
Монитор 2
Монитор 1
Монитор

Кабель LAN
: Для данных соединений используйте кабель прямого доступа (категории 5 или выше).
Кабель LAN
Монитор
AW-HE50S
Коммутирующий
концентратор
19 (R)
AW-HE50S

Коммутирующий
концентратор
Кабель LAN
AW-RP50

