Partes y sus funciones
 

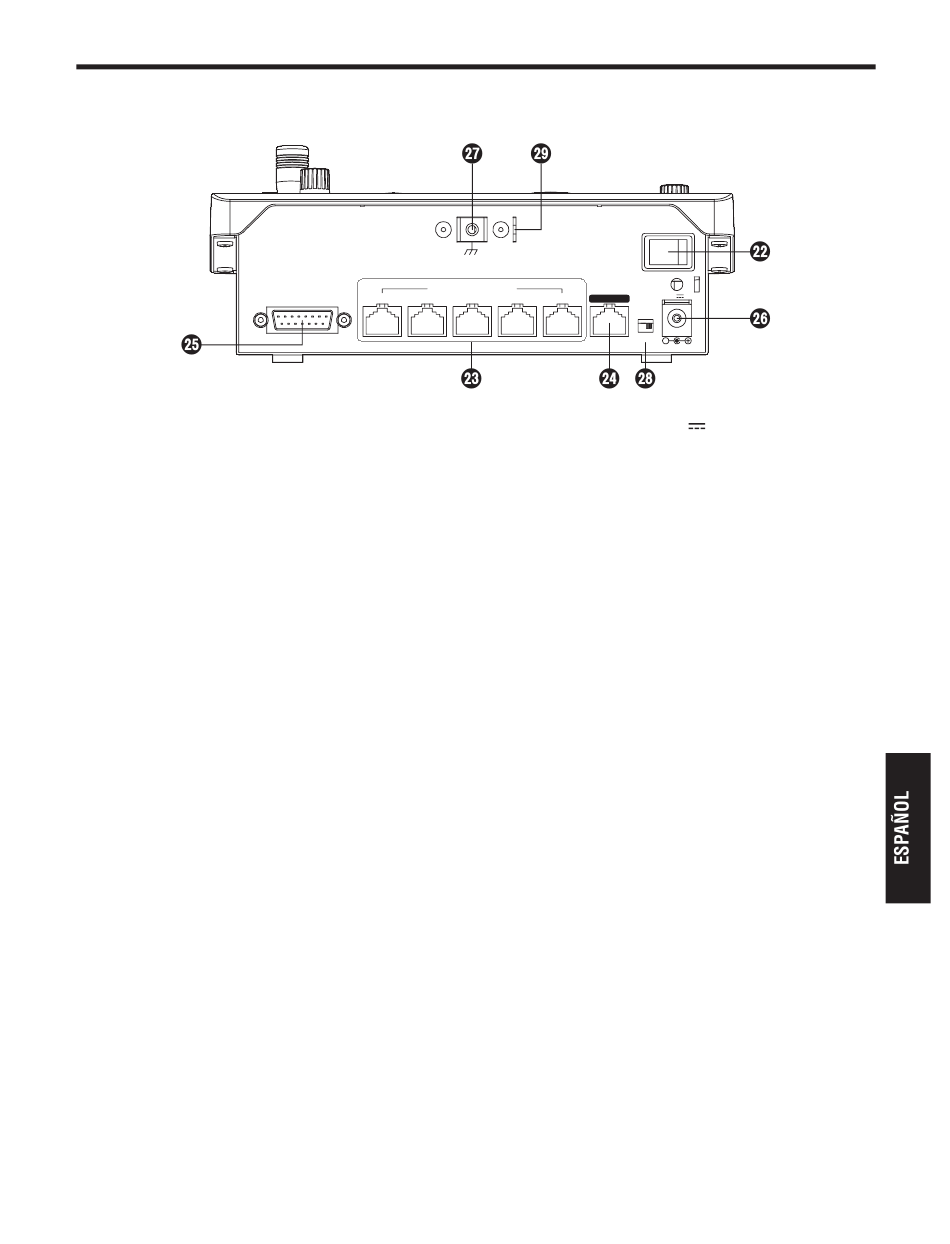

Panel trasero
 Interruptor POWER [POWER]
Cuando el interruptor POWER se pone en la
posición ON, el indicador POWER () se enciende
y la unidad se puede operar.
 Conectores TO PAN/TILT HEAD 1 a 5
[TO PAN/TILT HEAD 1 a 5] (RJ-45)
Conecte las cámaras remotas a estos conectores
utilizando cables rectos (categoría 5 o superior).
 Conector LAN [LAN] (RJ-45)
(10BASE-T/100BASE-TX)
Conecte la cámara remota, el conmutador o el
ordenador anfitrión que es compatible con las
conexiones IP a este conector utilizando un cable
LAN.
Cuando conecte directamente un aparato a la
unidad, utilice un cable de cruce (categoría 5 o
superior).
Cuando haga la conexión a través de un
concentrador (concentrador de conmutación) u
otro aparato, utilice un cable recto (categoría 5 o
superior).
 Conector de entrada/salida TALLY/GPI
[TALLY/GPI]
(D-sub de 15 contactos, hembra, rosca en
pulgadas)
 Consulte "Control de interfaz para aparatos
externos" (<Operaciones y ajustes>
Instrucciones de funcionamiento).
All manuals and user guides at all-guides.com
SIGNAL GND
TO PAN/TILT HEAD
TALLY/GPI 5 4
14 (S)
ON
3 2 1 LAN
BOOT
SV NM
 Conector DC IN [12V
El adaptador de CA provisto con la unidad se
conecta a este conector.
 Terminal de tierra [SIGNAL GND]
Conecte este terminal a la toma de tierra del
sistema.
 Conmutador SERVICE [SV/NM]
Este conmutador se utiliza con fines de
mantenimiento. Normalmente se deja en la posición
"NM".
 Accesorio para atar un alambre antirrobo
En este accesorio, para evitar el robo, se puede
atar un alambre antirrobo de venta en el comercio.
POWER
12V IN
IN] (12 V CC)
