8.10
SOUPAPES ET COLLECTEURS
8.10.1

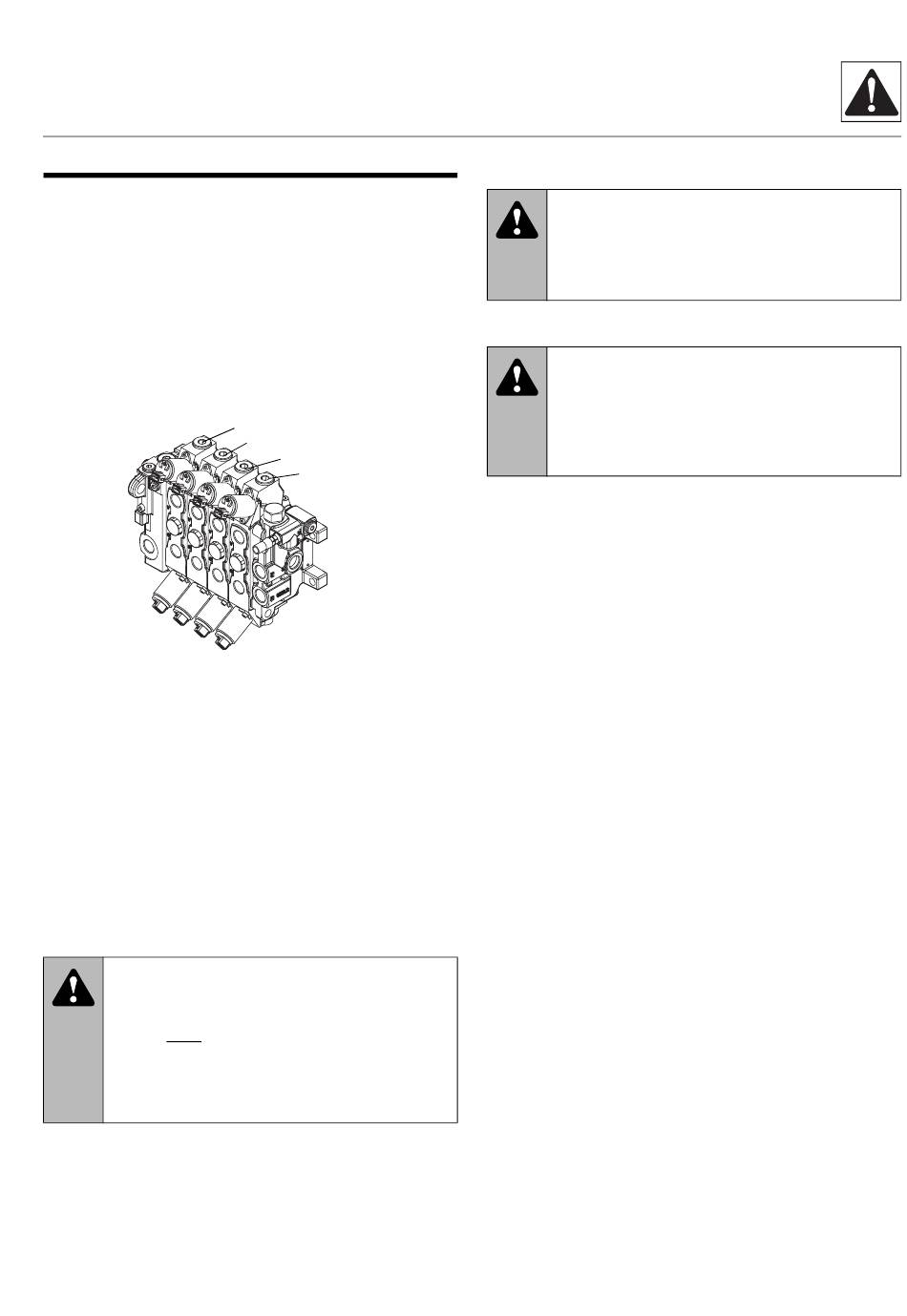

Distributeur principal
Le distributeur principal est monté à l'arrière de la machine,
derrière le panneau d'accès arrière.
Le distributeur principal se compose de diverses sections de
travail, avec leurs propres valves, assurant chacune une
fonction hydraulique spécifique. Les sections sont les sections
de sortie, articulation, auxiliaire, inclinaison, levage et sortie de
détection de charge.
Remarque : Si l'engin est équipé d'un circuit hydraulique
auxiliaire, la section hydraulique auxiliaire disposera de limiteurs.
Si l'engin n'est pas équipé d'un circuit hydraulique auxiliaire,
les orifices du limiteur seront bouchés.
a. Dépose du distributeur principal
1. Garer l'engin sur une surface plane, dure, rétracter
totalement le bras de relevage, lever le bras de relevage,
mettre le levier sélecteur au Neutre (N), serrer le frein de
stationnement et couper le moteur.
2. Placer une étiquette de prévention des accidents sur la
serrure de contact et le volant, interdisant l'utilisation de
l'engin.
AVERTISSEMENT :
se tenir sous un bras de relevage levé si ce dernier
n'est pas calé correctement. Toujours caler le bras de
relevage avant de procéder à un entretien quelconque
nécessitant de lever le bras de relevage.
L'abaissement inopiné du bras de relevage peut
provoquer des dommages corporels graves, voire
mortels.
26.6/30.7
SECTION ARTICULATION
SECTION AUXILIAIRE
SECTION INCLINAISON
SECTION LEVAGE
AVANT DE L'ENGIN
MAH0120
NE PAS
3. Caler ou soutenir momentanément le bras de relevage
levé.
AVERTISSEMENT :
liquide hydraulique chaud peut provoquer des
brûlures graves. Attendre que le liquide hydraulique
refroidisse avant de procéder à l'entretien d'un
composant hydraulique quelconque.
4. Débloquer et ouvrir la porte arrière. Laisser refroidir le
liquide hydraulique.
AVERTISSEMENT :
fuites de liquide hydraulique sous pression peuvent
pénétrer la peau et provoquer des blessures graves,
voire mortelles. Relâcher la pression hydraulique
avant de procéder à l'entretien d'un composant
hydraulique quelconque.
5. Moteur coupé, actionner toutes les fonctions hydrauliques
pour relâcher la pression emprisonnée.
6. Nettoyer soigneusement le distributeur principal et les
environs, y compris tous les flexibles et raccords, avant de
continuer.
7. Placer un récipient sous le cadre pour récupérer le liquide
hydraulique vidangé.
8. Étiqueter ou identifier d'une quelconque autre manière
tous les flexibles hydrauliques, tuyaux et câbles de
commande branchés au distributeur principal.
9. Essuyer tout débordement de liquide hydraulique dans,
sur, près et autour de l'engin et de la zone de travail.
10. Déposer les quatre boulons servant à fixer le distributeur
principal au support de cadre.
b. Démontage du distributeur principal
1. Pour démonter les sections individuelles du distributeur
principal, déposer les écrous de l'extrémité de la biellette.
Extraire les biellettes à travers les sections.
2. Démonter chaque section selon les besoins.
Certaines sections comprennent un limiteur préréglé
permettant de réguler la pression dans un circuit spécifique.
IMPORTANT : Ne régler aucun limiteur ! Le fait de toucher au
limiteur altèrerait irrévocablement la pression dans le circuit
affecté, ce qui nécessiterait un nouvel étalonnage ou un nouveau
limiteur.
Circuit hydraulique
Le
Les
8.13
