Bras de relevage
3.1
TERMINOLOGIE DES COMPOSANTS
DU SYSTÈME DE BRAS DE
RELEVAGE
Pour comprendre les informations relatives à la sécurité,
l'utilisation et l'entretien présentées dans ce Manuel,
l'opérateur/le mécanicien doit se familiariser avec les noms et
emplacements des principaux composants du système de bras
de relevage. L'illustration suivante identifie les composants dont
question tout au long de cette Section.

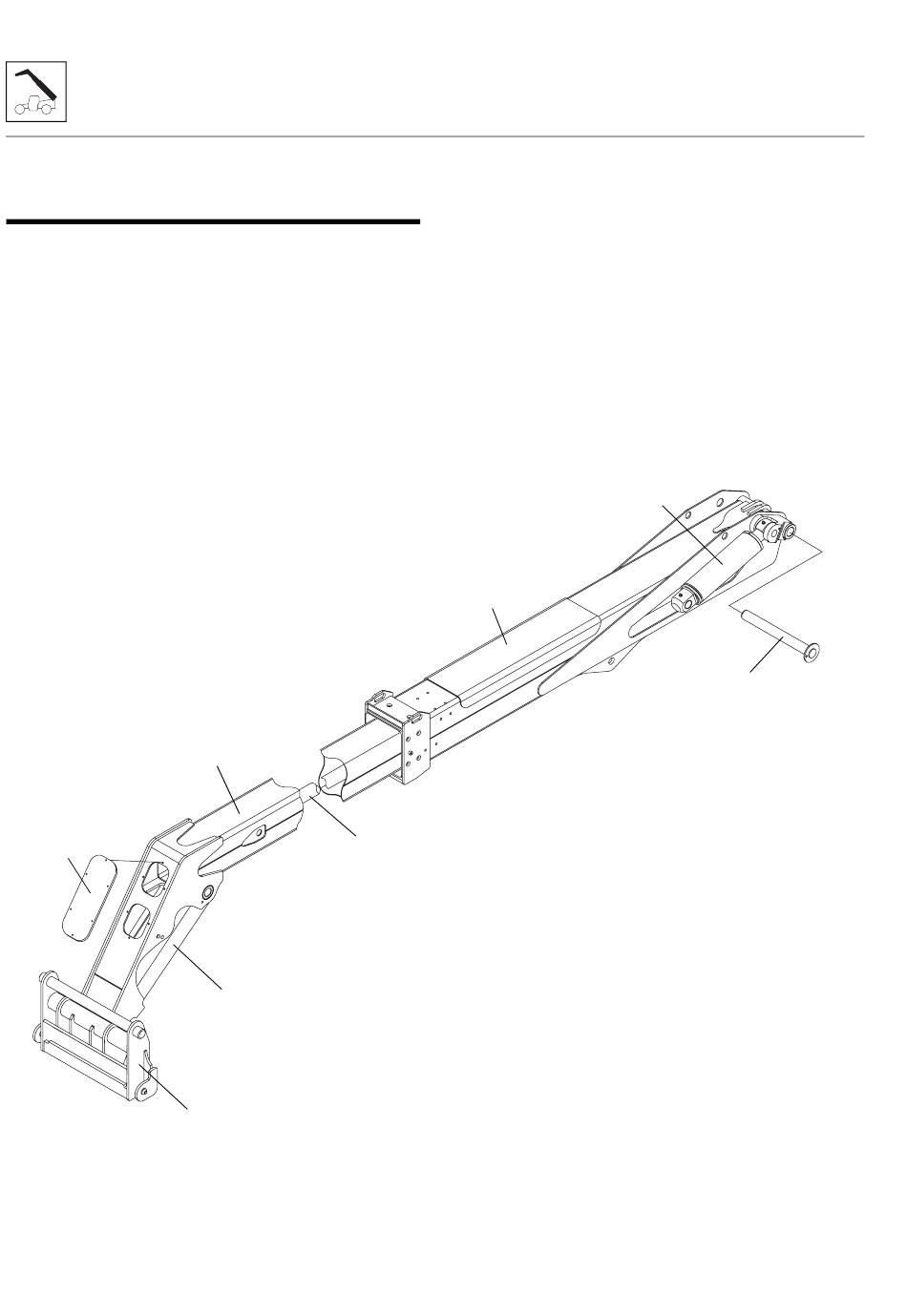

Deuxième
section du bras
de relevage
Panneau
d'accès
Commutateur rapide
3.2
Première section
d'articulation
Vérin
d'inclinaison
du bras de
relevage
Vérin
Vérin de
compensation
Axe
d'articulation
MAH0140
26.6/30.7
