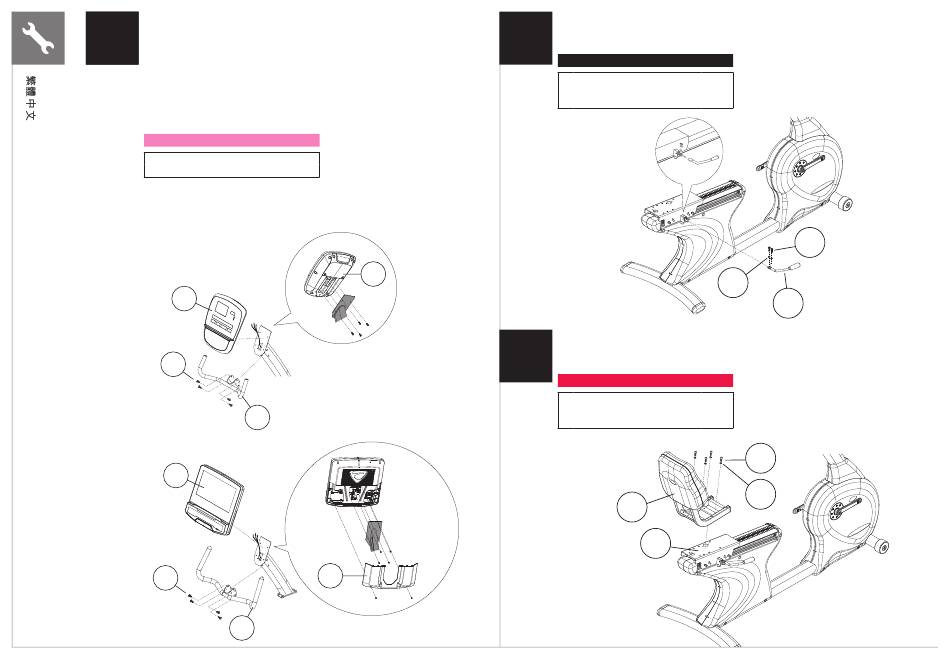

• 用 4 個螺絲 (H) 將上握把 (5) 安裝到儀表支撐桿上。
用 6MM L 型扳手鎖緊。
2 4
• 從儀表背面卸下四顆升降螺絲。卸下儀表後側護蓋 (6) 的 4 個螺絲。(R60)
• 將儀表支撐桿上的線束和心率固定線連上位於儀表背面的插頭。
• 用之前此步驟中從儀表卸下的四個螺絲,來連接儀表 (7)及儀表支撐桿。
• 裝上 9V 電池。(R60)
• 用之前卸下的四個螺絲將儀表後側護蓋 (6) 重新裝上 (R60)
• 用 2 個預裝在儀表 (7) 上的螺絲將機架箱內的儀表後側護蓋 (6) 裝上。(R600E)
粉色袋子
描述
H M8x20L 螺絲
R60
7
H
R600E
7
H
50
數量
4
6
5
6
5
• 用 2 個螺絲 (I) 和鎖緊墊圈 (J) 將座椅位置調整器 (7) 固定到座椅滑塊上,
5
然後用 4MM L 型扳手將其擰緊。
黑色袋子
描述
M5x16L 螺絲
I
M5 鎖緊墊圈
J
• 用 4 個螺絲 (K) 和 4 個鎖緊墊圈 (L) 將椅架 (8) 固定到座椅滑塊 (9) 上,
6
並用 6MM L 型扳手擰緊。
紅色袋子
描述
K
M8x20L 螺絲
L
M8 鎖緊墊圈
8
9
數量
2
2
I
J
7
數量
4
4
K
L
