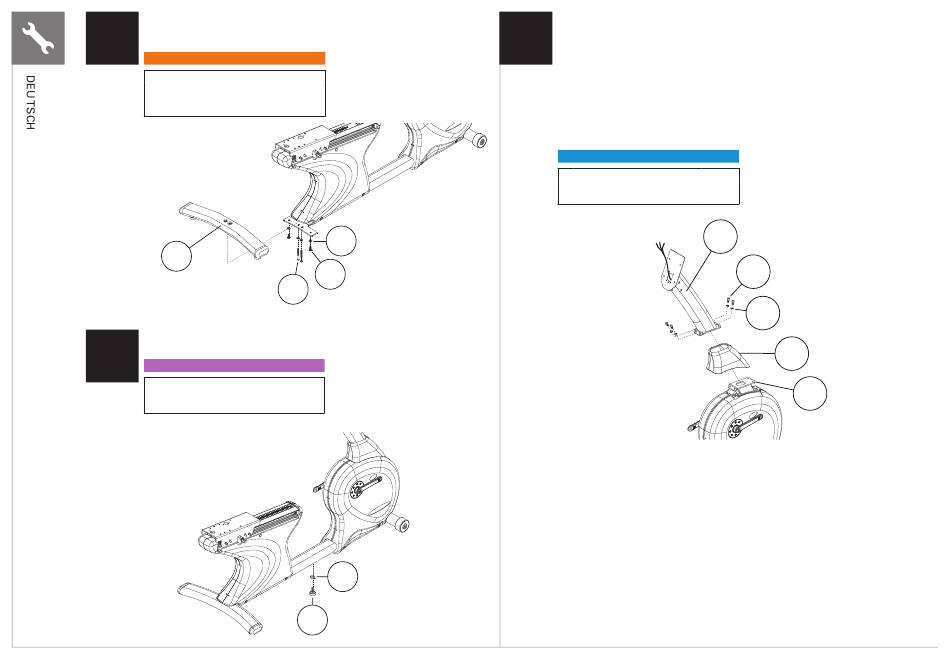

• Installieren Sie den HINTEREN FUSS (1) mit 4 SICHERUNGSSCHEIBEN (C),
2 SCHRAUBEN (A) an der Innenseite und 2 SCHRAUBEN (B) an der Außenseite.
1
Ziehen Sie die Schrauben mit dem 6 MM INBUSSCHLÜSSEL (L-FORM) fest.
Orangefarbener Beutel
Beschreibung
A M8x65L Schraube
B M8x20L Schraube
C M8 Sicherungsscheibe
1
• Schieben Sie das FUSSPAD (D) durch die zugehörige MUTTER (E) und befestigen Sie
es am Rahmen.
2
LILA BEUTEL
Beschreibung
D FUSSPAD
E FUSSPAD-MUTTER
24
Menge
2
2
4
C
B
A
Menge
1
1
E
D
• Schieben Sie den KONSOLENMASTSCHUH (2) auf den KONSOLENMAST(3).
3 • Nehmen Sie den Kabelsatz und die Herzfrequenzkabel aus der Rahmenhalterung
des Konsolenmasts. Befestigen Sie den von der Unterseite des Konsolenmasts
kommenden Kabelbinder am Kabelsatz und an den Herzfrequenzkabeln. Ziehen Sie
den Kabelbinder mit dem Kabelsatz und den Herzfrequenzkabeln nach oben durch
das obere Ende des Konsolenmasts und schieben Sie gleichzeitig den Mast in die
Rahmenhalterung.
• Befestigen Sie den Konsolenmast an der RAHMENHALTERUNG (4) mit
4 SCHRAUBEN (F), 4 UNTERLEGSCHEIBEN (G) und ziehen Sie diese mit einem
6 MM INBUSSCHLÜSSEL (L-FORM) fest.
• Schieben Sie den Konsolenmastschuh nach unten und lassen Sie ihn
an der Seitenabdeckung einrasten.
Blauer Beutel
Beschreibung
F M8x16L Schraube
G M8 Sicherungsscheibe
Menge
4
4
3
F
G
2
4
