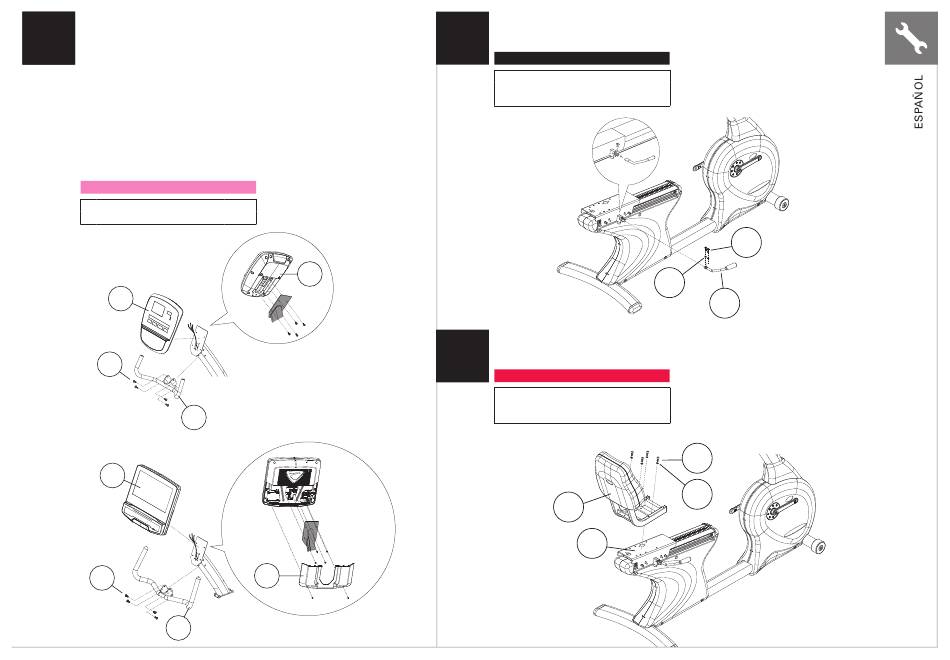

• Monte los MANILLARES SUPERIORES (5) en el poste de la consola con 4 PERNOS (H).
2 4
Apriete todo con la LLAVE EN FORMA DE L DE 6 MM.
• Extraiga los cuatro tornillos de montaje de la parte trasera de la consola. Extraiga
los 4 tornillos de la CUBIERTA TRASERA DE LA CONSOLA (6). (R60)
• Conecte el mazo de cables y los cables de frecuencia cardíaca que sobresalen del poste
de la consola en las tomas de la parte trasera de la consola.
• Utilice los cuatro pernos extraídos anteriormente en este paso para fijar la CONSOLA (7)
al poste de la consola.
• Conecte la batería de 9 voltios. (R60)
• Utilice los cuatro pernos extraídos anteriormente para volver a fijar la CUBIERTA
TRASERA DE LA CONSOLA (6). (R60)
• Fije la CUBIERTA TRASERA DE LA CONSOLA (6) embalada en la caja del bastidor
con 2 TORNILLOS COLOCADOS PREVIAMENTE en la CONSOLA (7). (R600E)
BOLSA ROSA
Descripción
H Perno M8x20L
R60
7
H
5
R600E
7
H
5
Cant.
4
6
6
• Fije el AJUSTADOR DE POSICIÓN DEL SILLÍN (7) a la corredera del sillín con 2 PERNOS (I)
y ARANDELAS DE SEGURIDAD (J). Apriete todo con una LLAVE EN FORMA DE L DE 4 MM.
5
BOLSA NEGRA
Descripción
I Perno M5x16L
J Arandela de seguridad M5
• Fije el BASTIDOR DEL ASIENTO (8) a la CORREDERA DEL SILLÍN (9) con 4 PERNOS (K)
y 4 ARANDELAS DE SEGURIDAD (L). Apriete todo con una LLAVE EN FORMA DE L DE 6 MM.
6
BOLSA ROJA
Descripción
K Perno M8x20L
L Arandela de seguridad M8
8
9
Cant.
2
2
I
J
7
Cant.
4
4
K
L
