Sportec R60 Mode D'emploi page 17

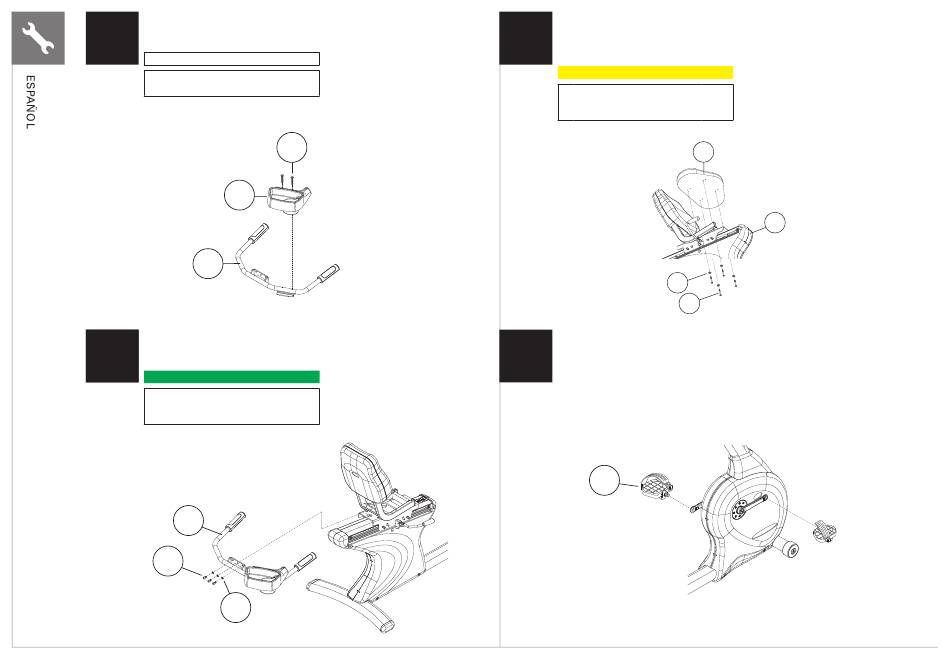

• Fije la BANDEJA PARA ACCESORIOS (10) al MANILLAR DEL SILLÍN (11) con
2 PERNOS (M). Tenga cuidado al insertar los pernos para no pellizcar los cables
7
del interior del manillar y así evitar daños. Apriete todo con el destornillador.
BOLSA BLANCA
Descripción
M Perno M5x10L
• Fije el MANILLAR DEL SILLÍN (11) con 3 PERNOS (N) y ARANDELAS DE SEGURIDAD (O)
2 8
al mazo de cables del bastidor del sillín. Apriete todo con una LLAVE EN FORMA
DE L DE 6 MM.
BOLSA VERDE
Descripción
N Perno M8x15L
O Arandela de seguridad M8
11
N
16
Cant.
2
M
10
11
Cant.
3
3
O
• Fije la ALMOHADILLA DEL SILLÍN (12) al BASTIDOR DEL SILLÍN (13) con 4 PERNOS (P)
y ARANDELAS DE SEGURIDAD (Q). Apriete todo con una LLAVE EN FORMA DE L DE 5 MM.
9
• Atención: hay ocho orificios debajo de la almohadilla del sillín. Siga el esquema
del paso 9 para encontrar la posición adecuada.
BOLSA AMARILLA
Descripción
P Perno M6x55L
Q Arandela de seguridad M6
Q
P
• Fije los PEDALES (14) a la biela y apriételos con la LLAVE PARA PEDALES DE 15 MM.
10
14
Cant.
4
4
12
13
