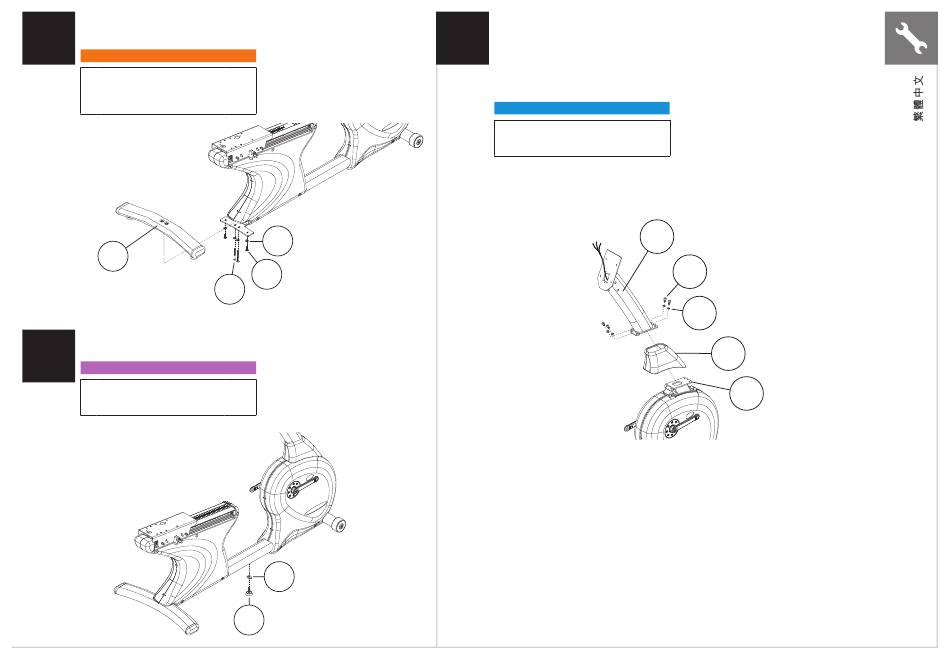

• 用（2 個在螺絲 (A) 內，2 個在螺絲 (B) 外的）4 個鎖緊墊圈 (C)安裝後腳 (1)。
用 6MM L 型 扳手擰緊。
1
橘色袋子
描述
M8x65L 螺絲
A
M8x20L 螺絲
B
C M8 鎖緊墊圈
1
• 將腳踏墊 (D) 穿過腳踏墊螺帽 (E) 然後固定在機架上。
2
紫色袋子
描述
腳踏墊
D
腳踏墊螺帽
E
數量
2
2
4
C
B
A
數量
1
1
E
D
• 將儀表支撐桿護靴 (2) 滑到儀表支撐桿 (3) 上。
• 展開位於儀表支撐桿機架內部的線束和心率固定線。將儀表支撐桿底部的紮帶連上線束和心
3
率固定線。將配有線束和心率固定線的紮帶穿過儀表支撐桿頂部，同時將支撐桿滑入機架。
• 用 4 個螺絲 (F)、4 個墊圈 (G) 將儀表支撐桿固定到
機架 (4) 上 ，然後用 6MM L 型扳手 鎖緊。
• 向下滑動儀表支撐桿護靴，並將其移至側蓋卡至定位。
藍色袋子
描述
F M8x16L 螺絲
G M8 鎖緊墊圈
數量
4
4
3
F
G
2
4
