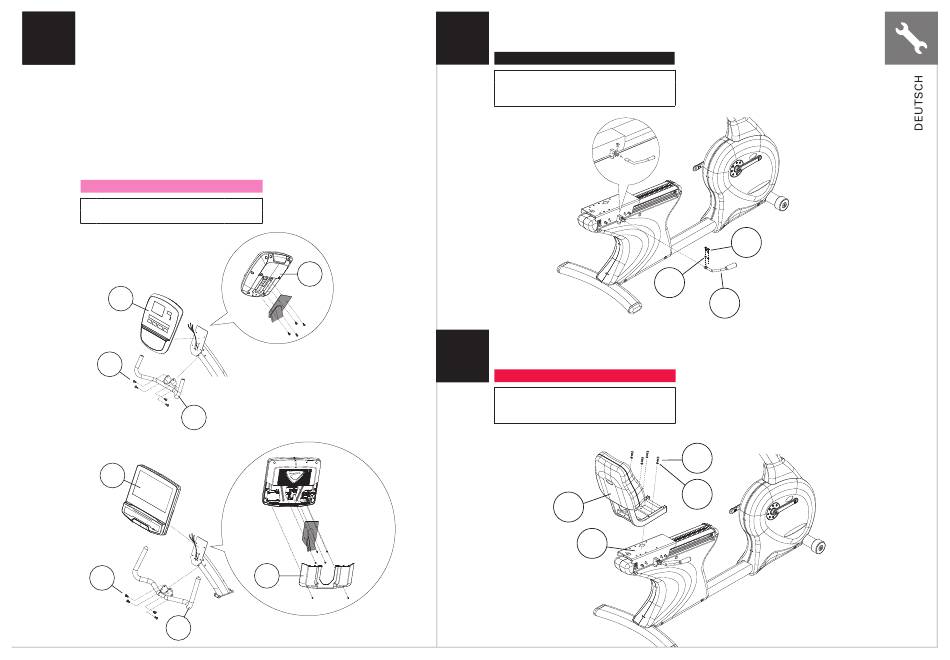

• Befestien sie die oberen HALTEGRIFFE (5) mit 4 SCHRAUBEN (H) am Konsolenmast.
2 4
Ziehen Sie die Schrauben mit dem 6 MM INBUSSCHLÜSSEL (L-FORM) fest.
• Entfernen Sie die vier Befestigungsschrauben an der Rückseite der Konsole. Entfernen
Sie die 4 Schrauben an der RÜCKSEITIGEN KONSOLENABDECKUNG (6). (R60)
• Schließen Sie den Kabelsatz und die Herzfrequenzkabel, die vom Konsolenmast
kommen, an den Steckverbindungen auf der Konsolenrückseite an.
• Befestigen Sie die KONSOLE (7) mit den vier zuvor in diesem Schritt von der Konsole
entfernten Schrauben am Konsolenmast.
• Schließen Sie die 9-Volt-Batterie an. (R60)
• Befestigen Sie die RÜCKSEITIGE KONSOLENABDEKCUNG (6) mit den vier
vorangehend entfernten Schrauben. (R60)
• Befestigen Sie die im Rahmenkarton verpackte RÜCKSEITIGE
KONSOLENABDECKUNG (6) mit 2 VORINSTALLIERTEN SCHRAUBEN
an der KONSOLE (7). (R600E)
ROSAFARBENER BEUTEL
Beschreibung
H M8x20L Schraube
R60
7
H
5
R600E
7
H
5
Menge
4
6
6
• Befestigen Sie das VERSTELLSYSTEM FÜR DIE SITZPOSITION (7) mit 2 SCHRAUBEN (I)
und SICHERUNGSSCHEIBEN (J) an der Sitzschiene und ziehen Sie sie mit dem 4 MM
5
INBUSSCHLÜSSEL (L-FORM) fest.
SCHWARZER BEUTEL
Beschreibung
I
M5x16L Schraube
J
M5 Sicherungsscheibe
• Befestigen Sie den SITZRAHMEN (8) an der SITZSCHIENE (9) mit 4 SCHRAUBEN (K)
und 4 SICHERUNGSSCHEIBEN (L) und ziehen Sie sie mit einem 6 MM
6
INBUSSCHLÜSSEL (L-FORM) fest.
ROTER BEUTEL
Beschreibung
K
M8x20L Schraube
L
M8 Sicherungsscheibe
8
9
Menge
2
2
I
J
7
Menge
4
4
K
L
25
