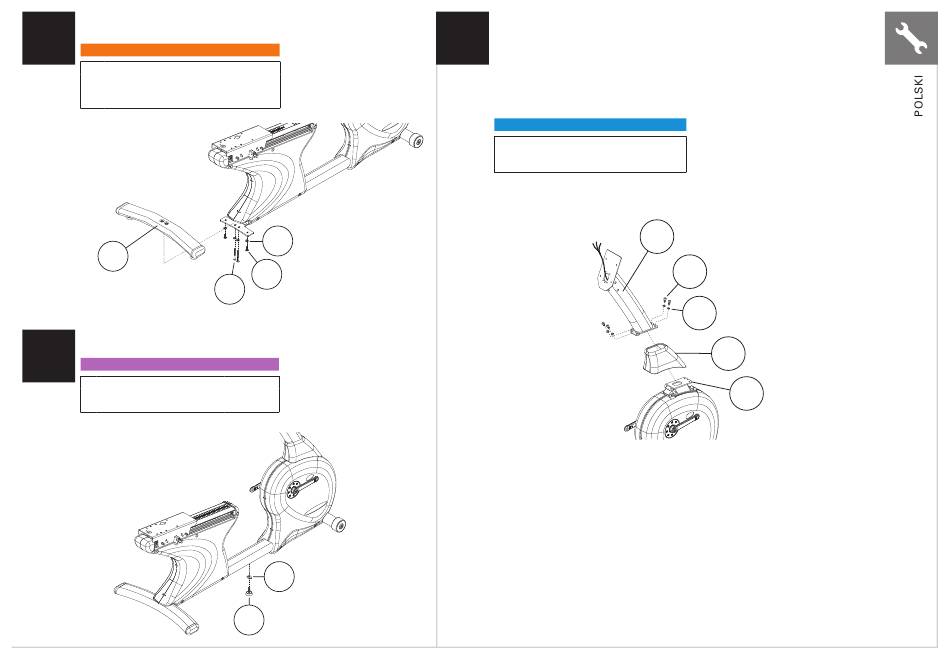

• Zainstaluj STOPĘ TYLNĄ (1) z 4 PODKŁADKAMI BLOKUJĄCYMI (C), 2 ŚRUBAMI
1 WEWNĘTRZNYMI (A), i 2 ŚRUBAMI ZEWNĘTRZNYMI (B). Dokręcić IMBUSEM 6 MM.
POMARAŃCZOWA TOREBKA
Opis
A Śruba M8x65L
B Śruba M8x20L
C Podkładka zabezpieczająca M8
1
• Przełożyć PLATFORMĘ STOPY (D) przez NAKRĘTKĘ PLATFORMY STOPY (E) i przykręcić
do ramy.
2
FIOLETOWA TOREBKA
Opis
D Platforma stopy
E Nakrętka platformy stopy
Liczba szt.
2
2
4
C
B
A
Liczba szt.
1
1
E
D
• Wsunąć ŁĄCZKĘ MASZTU KONSOLI (2) na MASZT KONSOLI (3).
3 • Rozwinąć uprząż przewodu i przewody tętna znajdujące się we wsporniku ramy
masztu konsoli. Założyć opaskę przewodu wychodzącą z dołu masztu konsoli
na uprzęży przewodu i przewodach tętna. Przeciągnąć opaskę przewodu z uprzężą
przewodu i przewodami tętna do górny przez górę masztu konsoli, jednocześnie
wsuwając maszt we wspornik ramy.
• Przykręcić WSPORNIK RAMY (4) 4 ŚRUBAMI (F) z 4 PODKŁADKAMI (G) i dokręcić
IMBUSEM 6 MM.
• Wsunąć łączkę masztu konsoli w dół i zatrzasnąć ją na osłonie bocznej.
NIEBIESKA TOREBKA
Opis
F Śruba M8x16L
G Podkładka zabezpieczająca M8
Liczba szt.
4
4
3
F
G
2
4
