Sportec R60 Mode D'emploi page 11

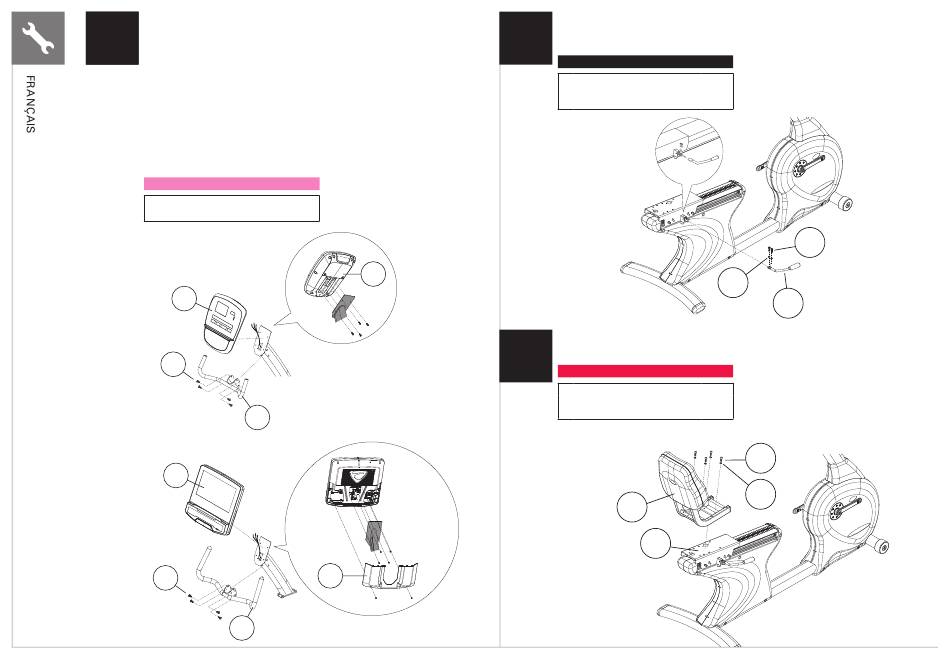

• Fixer les GUIDONS (5) au mât de la console avec 4 BOULONS (H).
2 4
Serrer avec la CLÉ EN L DE 6 MM.
• Retirer les quatre vis de montage de l'arrière de la console. Retirer les 4 vis
du COUVERCLE ARRIÈRE DE LA CONSOLE (6). (R60)
• Connecter le faisceau de câbles et les fils de la fréquence cardiaque arrivant
du mât de la console dans les prises situées à l'arrière de la console.
• Fixer la CONSOLE (7) au mât de la console avec les quatre boulons retirés
de la console précédemment au cours de cette étape.
• Brancher la batterie 9 volts. (R60)
• Refixer le COUVERCLE ARRIÈRE DE LA CONSOLE (6) avec les quatre vis retirées
précédemment. (R60)
• Fixer le COUVERCLE ARRIÈRE DE LA CONSOLE (6) emballé dans le carton
du châssis avec 2 VIS PRÉ-INSTALLÉES sur la CONSOLE (7). (R600E)
SAC ROSE
Description
H Boulon M8 x 20L
R60
7
H
R600E
7
H
10
Qté
4
6
5
6
5
• Fixer le SYSTÈME DE RÉGLAGE DE POSITION (7) à la glissière de la selle avec
2 BOULONS (I) et des RONDELES DE BLOCAGE (J), puis les serrer avec une
5
CLÉ EN L DE 4 MM.
SAC NOIR
Description
I Boulon M5 x 16L
J Rondelle de blocage M5
• Fixer le CHÂSSIS DE LA SELLE (8) à la GLISSIÈRE DE LA SELLE (9) avec 4 BOULONS (K)
et 4 RONDELLES DE BLOCAGE (L) et serrer avec une CLÉ EN L DE 6 MM.
6
SAC ROUGE
Description
K Boulon M8 x 20L
L Rondelle de blocage M8
8
9
Qté
2
2
I
J
7
Qté
4
4
K
L
