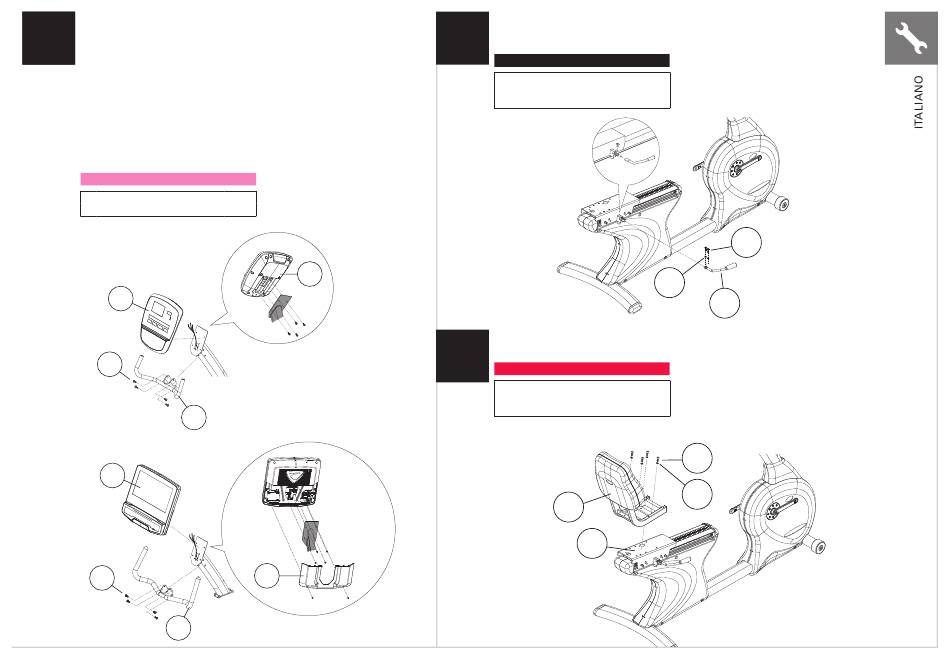

• Montare i MANUBRI (5) superiori sull'albero della console mediante 4 BULLONI (H).
2 4
Serrare con la CHIAVE SAGOMATA A L DA 6MM.
• Rimuovere le quattro viti di montaggio dal retro della console. Rimuovere le 4 viti
del COPERCHIO POSTERIORE DELLA CONSOLE (6). (R60)
• Collegare il cablaggio e i fili della frequenza cardiaca che provengono dall'albero
della console alle spine situate nella parte posteriore della console.
• Fissare la CONSOLE (7) all'asta della console con i quattro bulloni rimossi
precedentemente in questo passaggio dalla console.
• Inserire la batteria da 9 volt. (R60)
• Rimontare la COPERTURA POSTERIORE DELLA CONSOLE (6) con le quattro viti
rimosse in precedenza. (R60)
• Montare la COPERTURA POSTERIORE DELLA CONSOLE (6) all'interno del cartone
del telaio mediante 2 VITI PRE-INSTALLATE sulla CONSOLE (7). (R600E)
SACCA ROSA
Descrizione
H Bullone M8x20L
R60
7
H
5
R600E
7
H
5
Qtà
4
6
6
• Fissare il REGOLATORE DELLA POSIZIONE DEL SEDILE (7) al cursore del sedile
con 2 BULLONI (I) e le RONDELLE DI SICUREZZA (J) e poi serrare con la CHIAVE
5
SAGOMATA A L DA 4MM.
SACCA NERA
Descrizione
I Bullone M5x16L
J Rondella di sicurezza M5
• Fissare il TELAIO DEL SEDILE (8) al CURSORE DEL SEDILE (9) mediante 4 BULLONI (K)
con 4 RONDELLE DI SICUREZZA (L) e serrare tramite CHIAVE SAGOMATA A L DA 6MM.
6
SACCA ROSSA
Descrizione
K Bullone M8x20L
L Rondella di sicurezza M8
8
9
Qtà
2
2
I
J
7
Qtà
4
4
K
L
