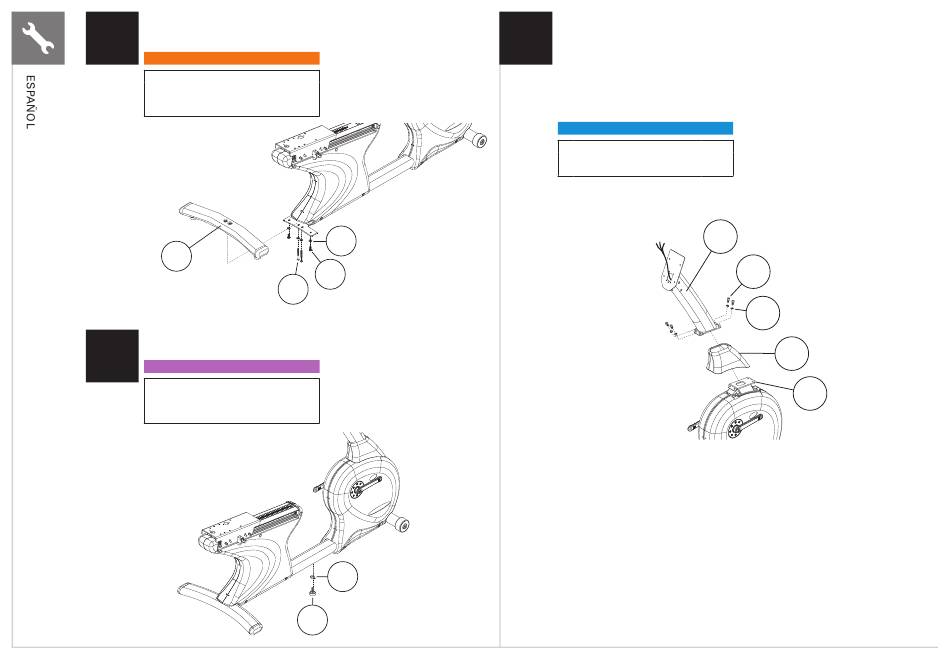

• Fije el PIE TRASERO (1) con las 4 ARANDELAS DE SEGURIDAD (C), los 2 PERNOS
INTERIORES (A) y los 2 PERNOS EXTERIORES (B). Apriete todo con la LLAVE EN
1
FORMA DE L DE 6 MM.
BOLSA NARANJA
Descripción
A
Perno M8x65L
B
Perno M8x20L
C
Arandela de seguridad M8
1
• Fije la ALMOHADILLA PARA LOS PIES (D) al bastidor con la TUERCA
DE LA ALMOHADILLA PARA LOS PIES (E).
2
BOLSA MORADA
Descripción
D
Almohadilla para los pies
Tuerca de la almohadilla
E
para los pies
14
Cant.
2
2
4
C
B
A
Cant.
1
1
E
D
• Deslice el PIE PARA EL POSTE DE LA CONSOLA (2) en el POSTE DE LA CONSOLA (3).
3
• Desenrolle el mazo de cables y los cables de frecuencia cardíaca ubicados en el soporte
del bastidor del poste de la consola. Fije la ligadura del cable de la parte inferior del
poste de la consola al mazo de cables y los cables de frecuencia cardíaca. Tire de
la ligadura del cable, el mazo de cables y los cables de frecuencia cardíaca hasta la
parte superior del poste de la consola al tiempo que desliza el poste en el soporte del
bastidor.
• Fije el poste de la consola al SOPORTE DEL BASTIDOR (4) con 4 PERNOS (F)
y 4 ARANDELAS (G). Apriete todo con la LLAVE EN FORMA DE L DE 6 MM.
• Baje el pie para el poste de la consola y fíjelo en su posición en la cubierta del lado.
BOLSA AZUL
Descripción
F
Perno M8x16L
G
Arandela de seguridad M8
Cant.
4
4
3
F
G
2
4
