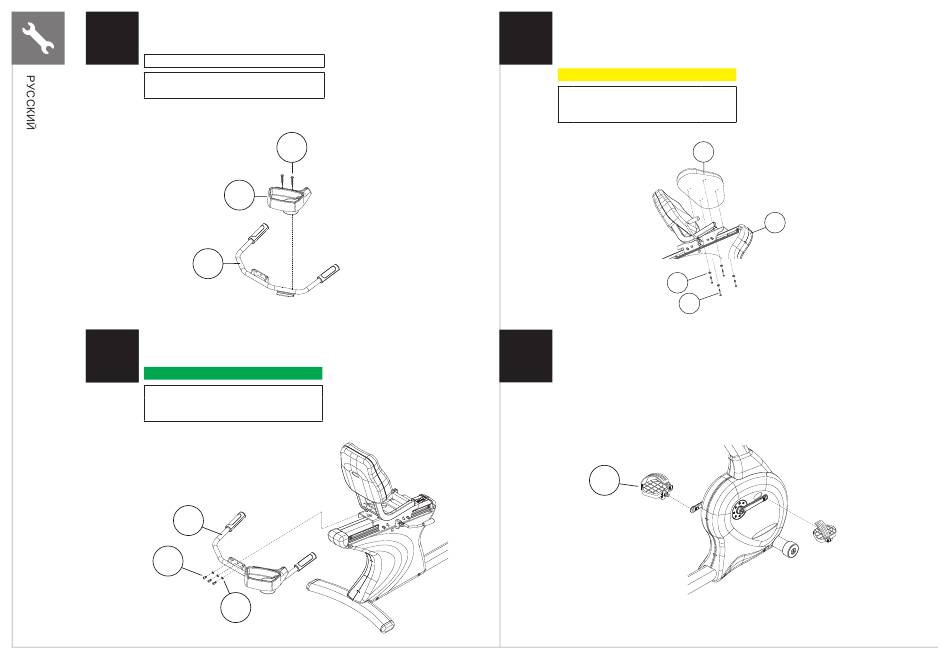

• Закрепите ПОДСТАВКУ ПОД АКСЕССУАРЫ (10) на РУКОЯТКЕ СИДЕНЬЯ (11)
с помощью 2 БОЛТОВ (M). Вставляйте болты осторожно, чтобы не задеть провода
7
внутри рукоятки и не повредить их. Затяните с помощью отвертки.
БЕЛЫЙ ПАКЕТ
Описание
М Болт M5x10L
• Прикрепите РУКОЯТКУ СИДЕНЬЯ (11) с помощью 3 БОЛТОВ (N) и СТОПОРНЫХ
2 8
ШАЙБ (O) к креплению на раме сиденья, затяните Г-ОБРАЗНЫМ КЛЮЧОМ 6 MM.
ЗЕЛЕНЫЙ ПАКЕТ
Описание
Болт M8x15L
N
Стопорная шайба М8
O
11
N
46
Кол-во
2
M
10
11
Кол-во
3
3
O
• Закрепите ПОДУШКУ СИДЕНЬЯ (12) на РАМЕ СИДЕНЬЯ (13) с помощью
4 БОЛТОВ (P) и СТОПОРНЫХ ШАЙБ (Q), затяните Г-ОБРАЗНЫМ КЛЮЧОМ 5 ММ.
9
• Внимание: В нижней части подушки сиденья предусмотрено восемь отверстий.
Обратите внимание на рисунок для ШАГА 9, чтобы определить правильное положение.
ЖЕЛТЫЙ ПАКЕТ
Описание
Болт M6x55L
P
Стопорная шайба М6
Q
Q
P
• Установите ПЕДАЛИ (14) на рычаги и затяните ПЕДАЛЬНЫМ КЛЮЧОМ 15 ММ.
10
14
Кол-во
4
4
12
13
