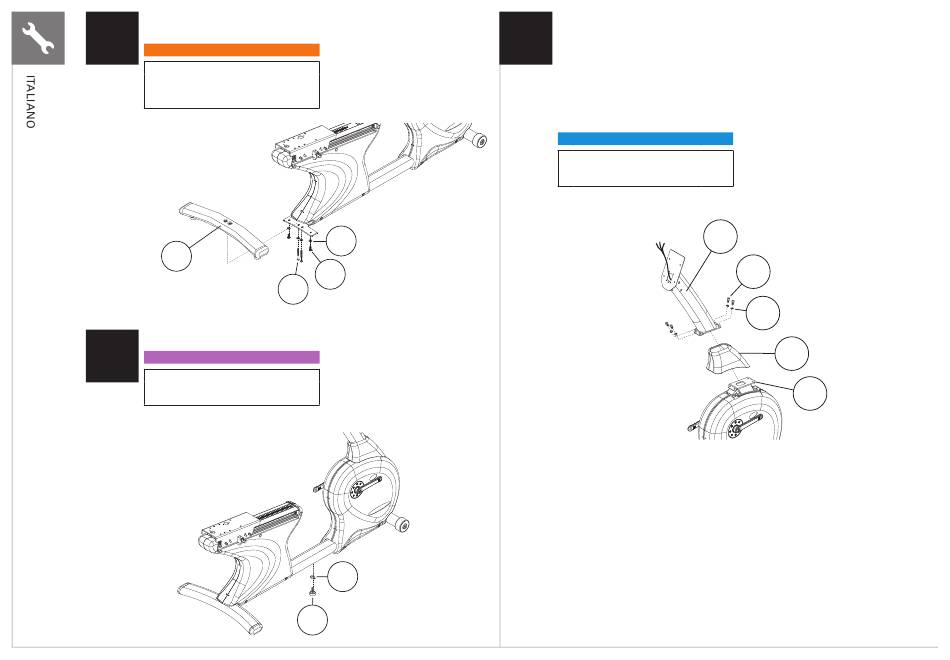

• Installare PIEDE POSTERIORE (1) con 4 RONDELLE DI SICUREZZA (C), 2 BULLONI
all'interno (A), e 2 BULLONI all'esterno (B). Serrare con CHIAVE SAGOMATA A L DA 6MM.
1
SACCA ARANCIONE
Descrizione
A Bullone M8x65L
B Bullone M8x20L
C Rondella di sicurezza M8
1
• Far passare la PEDANA (D) attraverso il DADO PEDANA (E) e fissarla al telaio.
2
SACCA VIOLA
Descrizione
D Pedana
E Dado pedana
34
Qtà
2
2
4
C
B
A
Qtà
1
1
E
D
• Far scorrere la CUFFIA PER ASTE CONSOLE (2) sull'ALBERO DELLA CONSOLE (3).
3 • Spiegare il cablaggio e i fili della frequenza cardiaca situati nel supporto del telaio
dell'albero della console. Fissare la fascetta proveniente dalla parte inferiore dell'albero
della console al cablaggio e ai fili della frequenza cardiaca. Tirare la fascetta con
il cablaggio e i fili della frequenza cardiaca attraverso la parte superiore dell'albero
della console e contemporaneamente far scorrere l'albero nel supporto del telaio.
• Fissare l'albero della console al SUPPORTO DEL TELAIO (4) con 4 BULLONI (F),
4 RONDELLE (G) e serrare con CHIAVE SAGOMATA A L DA 6MM.
• Far scorrere la cuffia per aste console verso il basso e farla scattare in posizione
sulla copertura laterale.
SACCA BLU
Descrizione
F Bullone M8x16L
G Rondella di sicurezza M8
Qtà
4
4
3
F
G
2
4
