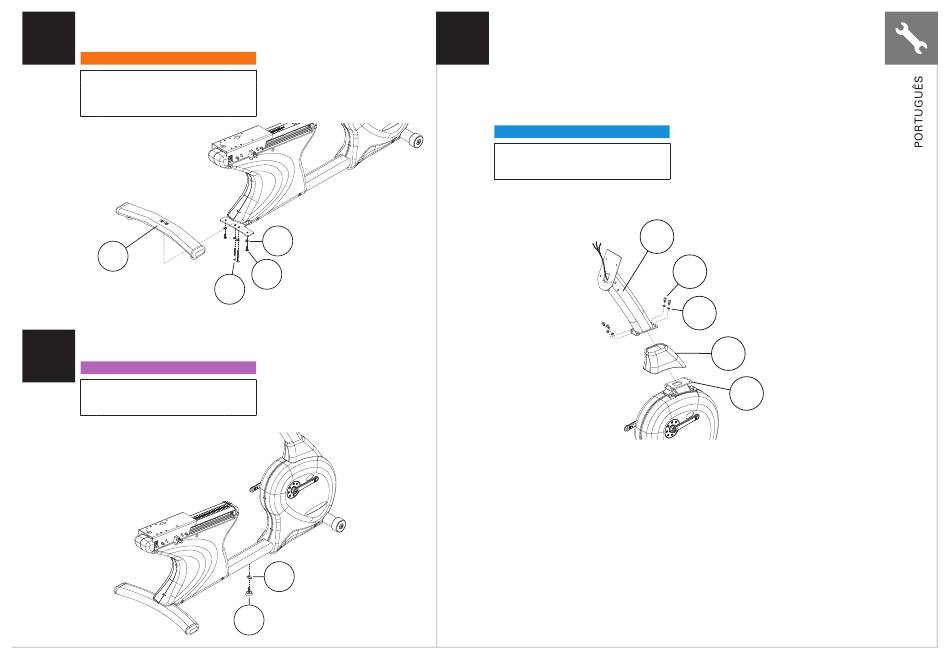

• Instale o PÉ TRASEIRO (1) com as 4 ARRUELAS DE PRESSÃO (C), 2 PARAFUSOS
internos (A), e 2 PARAFUSOS externos (B). Aperte com a CHAVE DE BOCA
1
EM L 6 MM.
BOLSA LARANJA
Descrição
A Parafuso M8x65L
B Parafuso M8x20L
C Arruela de pressão M8
1
• Coloque o APOIO DO PÉ (D) através da PORCA DE APOIO DO PÉ (E),
depois fixe na estrutura.
2
BOLSA ROXA
Descrição
D Apoio do pé
E Porca do apoio do pé
Qtd.
2
2
4
C
B
A
Qtd.
1
1
E
D
• Deslize a BOTA DA HASTE DO CONSOLE (2) na HASTE DO CONSOLE (3).
3 • Desdobre o chicote e os fios de frequência cardíaca localizados no suporte da estrutura
da haste do console. Fixe a abraçadeira de fios vindo da parte inferior da haste do
console ao chicote e aos fios de frequência cardíaca. Puxe a abraçadeira com o
chicote e os fios de frequência cardíaca para cima através da parte superior da haste
do console enquanto desliza simultaneamente a haste ao suporte da estrutura.
• Prenda a haste do console no SUPORTE DA ESTRUTURA (4) com 4 PARAFUSOS (F),
4 ARRUELAS (G) e aperte com a CHAVE DE BOCA EM L 6 MM.
• Deslize a base da haste do console para baixo e encaixe-o no local na tampa lateral.
BOLSA AZUL
Descrição
F Parafuso M8x16L
G Arruela de pressão M8
Qtd.
4
4
3
F
G
2
4
