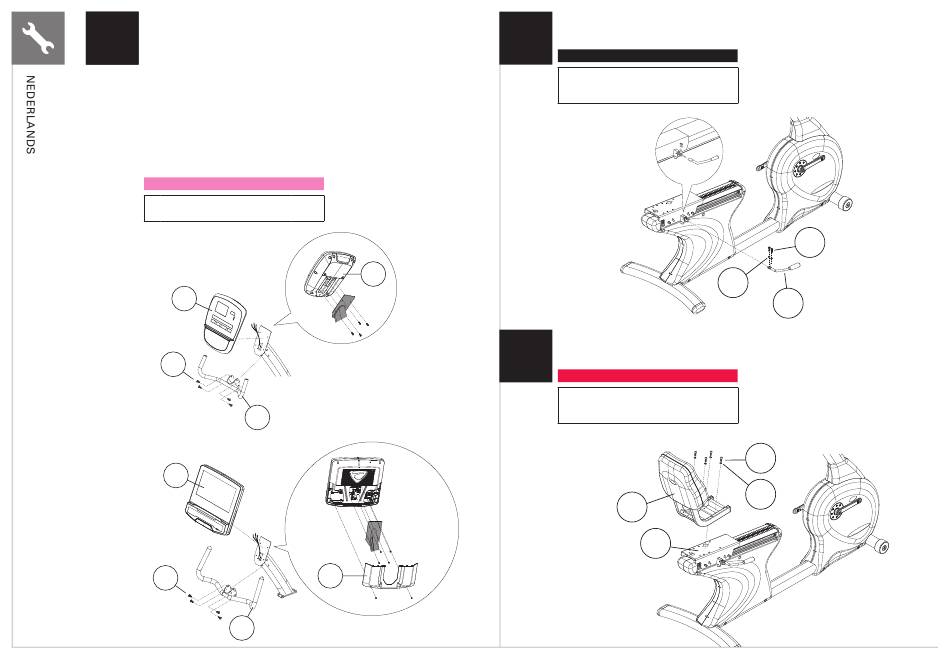

• Bevestig het bovenste HANDGREPEN (5) aan de consolemast met 4 BOUTEN (H).
2 4
Zet deze vast met de 6MM L-VORMIGE SLEUTEL.
• Verwijder de vier montageschroeven uit de achterkant van de console.
Verwijde de 4 schroeven van de CONSOLE-AFDEKKING ACHTER (6). (R60)
• Sluit de kabelboom en de hartslagdraden die van de consolemast komen
aan op de stekkers aan de achterkant van de console.
• Maak de CONSOLE (7) vast aan de consolemast met de vier bouten die eerder
bij deze stap zijn verwijderd uit de console.
• Sluit de 9-volt batterij aan. (R60)
• Maak de CONSOLE-AFDEKKING ACHTER (6) weer vast met de vier eerder
verwijderde schroeven. (R60)
• Bevestig de CONSOLE-AFDEKKING ACHTER (6) in de doos van het frame
met 2 VOORGEMONTEERDE SCHROEVEN aan de CONSOLE (7). (R600E)
ROZE ZAK
Beschrijving
H M8x20L bout
R60
7
H
R600E
7
H
30
Aantal
4
6
5
6
5
• Bevestig de ZITPOSITIE-AANPASSING (7) aan de zadelschuif met 2 BOUTEN (I)
en BORGRINGEN (J) en zet dit vast met de 4MM L-VORMIGE SLEUTEL.
5
ZWARTE ZAK
Beschrijving
I
M5x16L bout
J
M5 borgring
• Bevestig het ZADELFRAME (8) aan de ZADELSCHUIF (9) met 4 BOUTEN (K)
met 4 BORGRINGEN (L) en zet dit vast met de 6MM L-VORMIGE SLEUTEL.
6
RODE ZAK
Beschrijving
K
M8x20L bout
L
M8 borgring
8
9
Aantal
2
2
I
J
7
Aantal
4
4
K
L
