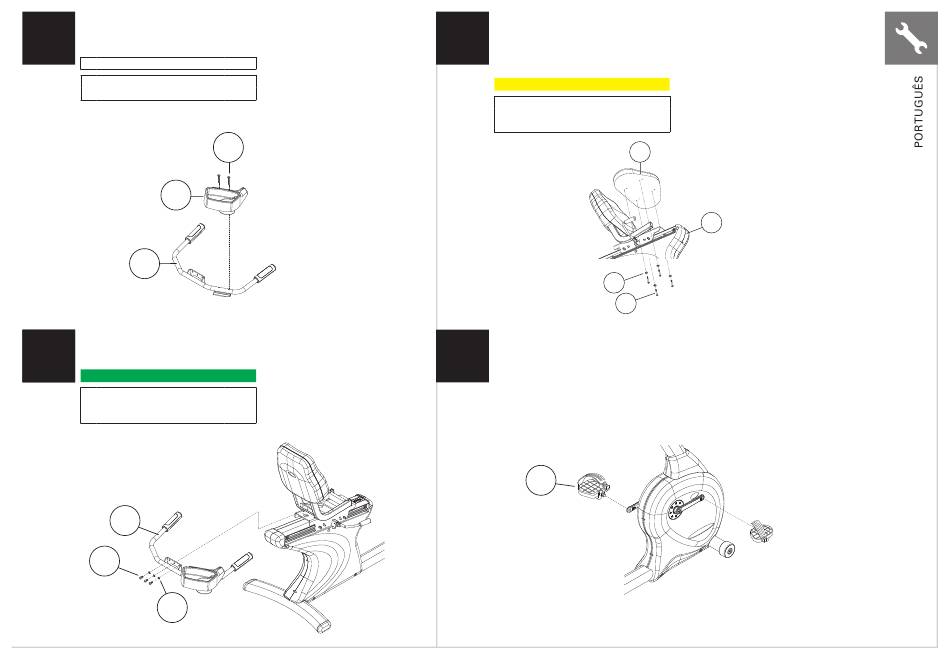

• Prenda a BANDEJA DE ACESSÓRIOS (10) ao GUIDÃO DO ASSENTO (11) com
2 PARAFUSOS (M). Tenha cuidado ao inserir os parafusos para liberar os fios
7
dentro do guidão e evitar danos. Aperte com a chave de fenda.
BOLSA BRANCA
Descrição
M Parafuso M5x10L
10
11
• Fixe o GUIDÃO DO ASSENTO (11) com 3 PARAFUSOS (N) e ARRUELAS DE PRESSÃO (O)
2 8
ao chicote da estrutura do assento e aperte com a CHAVE DE BOCA EM L 6 MM.
BOLSA VERDE
Descrição
N Parafuso M8x15L
O Arruela de pressão M8
11
N
O
Qtd.
2
M
Qtd.
3
3
• Fixe o APOIO DO ASSENTO (12) na ESTRUTURA DO ASSENTO (13) com
4 PARAFUSOS (P) com ARRUELAS DE PRESSÃO (Q) com a CHAVE DE BOCA
9
EM L 5 MM.
• Atenção: Há oito furos sob o apoio do assento, siga o desenho da ETAPA 9
para encontrar a posição correta.
BOLSA AMARELA
Descrição
P Parafuso M6x55L
Q Arruela de pressão M6
Q
P
• Fixe os PEDAIS (14) à manivela e aperte-os com a CHAVE DE BOCA
10
DE PEDAL 15 MM.
14
Qtd.
4
4
12
13
