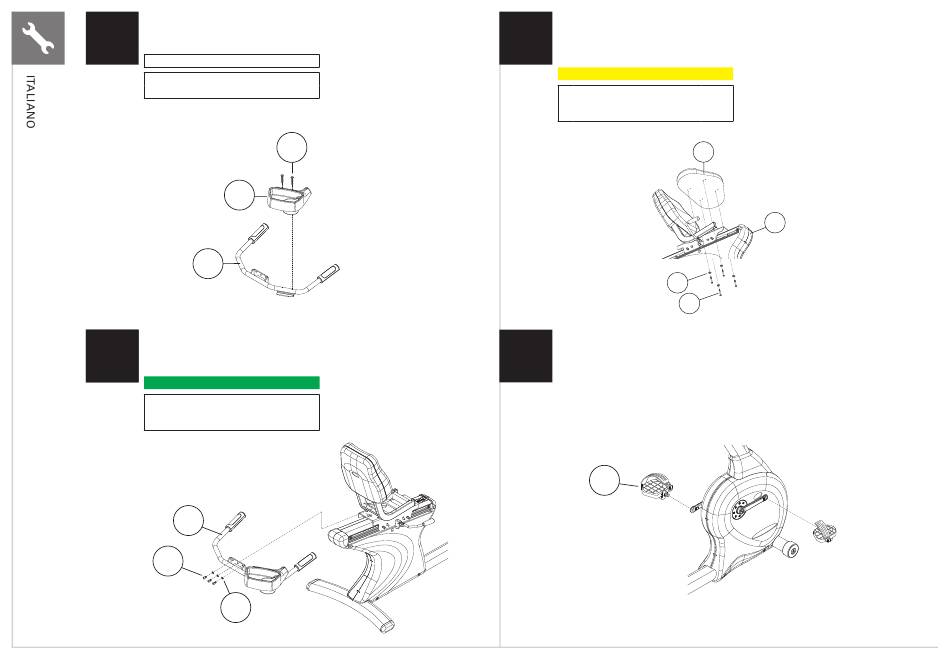

• Fissare lo SCOMPARTO PER ACCESSORI (10) ai MANUBRIO SEDILE (11)
con 2 BULLONI (M). Fare attenzione quando si inseriscono i bulloni per liberare
7
i fili all'interno del manubrio, al fine di evitare danni. Serrare con il cacciavite.
SACCA BIANCA
Descrizione
M Bullone M5x10L
• Fissare il MANUBRIO SEDILE (11) mediante 3 BULLONI (N) e RONDELLE
2 8
DI SICUREZZA (O) al cablaggio dal telaio del sedile e serrare tramite
CHIAVE SAGOMATA A L DA 6MM.
SACCA VERDE
Descrizione
N Bullone M8x15L
O Rondella di sicurezza M8
11
N
36
Qtà
2
M
10
11
Qtà
3
3
O
• Fissare la SELLA (12) sul TELAIO SEDILE (13) mediante 4 BULLONI (P)
con RONDELLE DI SICUREZZA (Q) tramite CHIAVE SAGOMATA A L DA 5MM.
9
• Attenzione: Vi sono otto fori nella parte inferiore del cuscino della sella,
seguire il disegno del PASSAGGIO 9 per individuare la posizione corretta.
SACCA GIALLA
Descrizione
P Bullone M6x55L
Q Rondella di sicurezza M6
Q
P
• Fissare i PEDALI (14) alla manovella e serrarli mediante CHIAVE PER PEDALI DA 15MM.
10
14
Qtà
4
4
12
13
