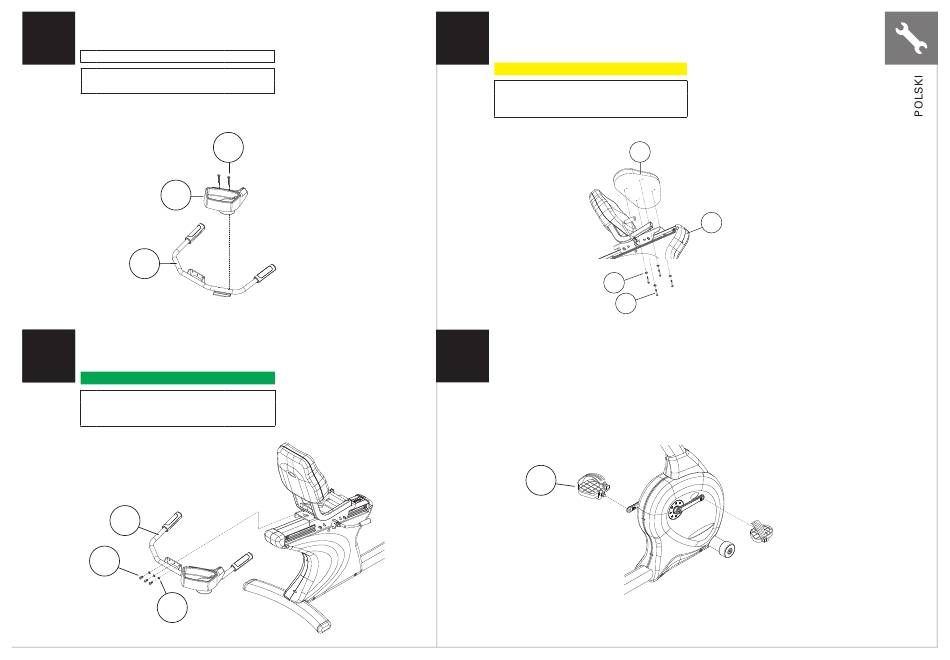

• Przykręcić TACĘ AKCESORIÓW (10) do UCHWYTU SIEDZISKA (11) 2 ŚRUBAMI (M).
Podczas przekładania śrub należy odsunąć przewody znajdujące się wewnątrz
7
uchwytu, aby uniknąć uszkodzeń. Dokręcić wkrętakiem.
BIAŁA TOREBKA
Opis
M Śruba M5x10L
10
11
• Przykręcić UCHWYT SIEDZISKA (11) 3 ŚRUBAMI (N) z NAKRĘTKAMI
2 8
ZABEZPIECZAJĄCYMI (O) do uprzęży przewodu ramy siedziska, a następnie
dokręcić IMBUSEM 6 MM.
ZIELONA TOREBKA
Opis
N
Śruba M8x15L
O
Podkładka zabezpieczająca M8
11
N
O
Liczba szt.
2
M
Liczba szt.
3
3
• Przykręcić PLATFORMĘ SIEDZISKA (12) do RAMY SIEDZISKA (13) 4 ŚRUBAMI (P)
z NAKRĘTKAMI ZABEZPIECZAJĄCYMI (Q) IMBUSEM 5 MM.
9
• Uwaga: Pod platformą siedziska jest osiem otworów. Prawidłową pozycję należy
znaleźć zgodnie z rysunkiem przedstawiającym KROK 9.
ŻÓŁTA TOREBKA
Opis
P
Śruba M6x55L
Q
Podkładka zabezpieczająca M6
Q
P
• Założyć PEDAŁY (14) na korby i dokręcić KLUCZEM DO PEDAŁÓW 15 MM.
10
14
Liczba szt.
4
4
12
13
41
