12

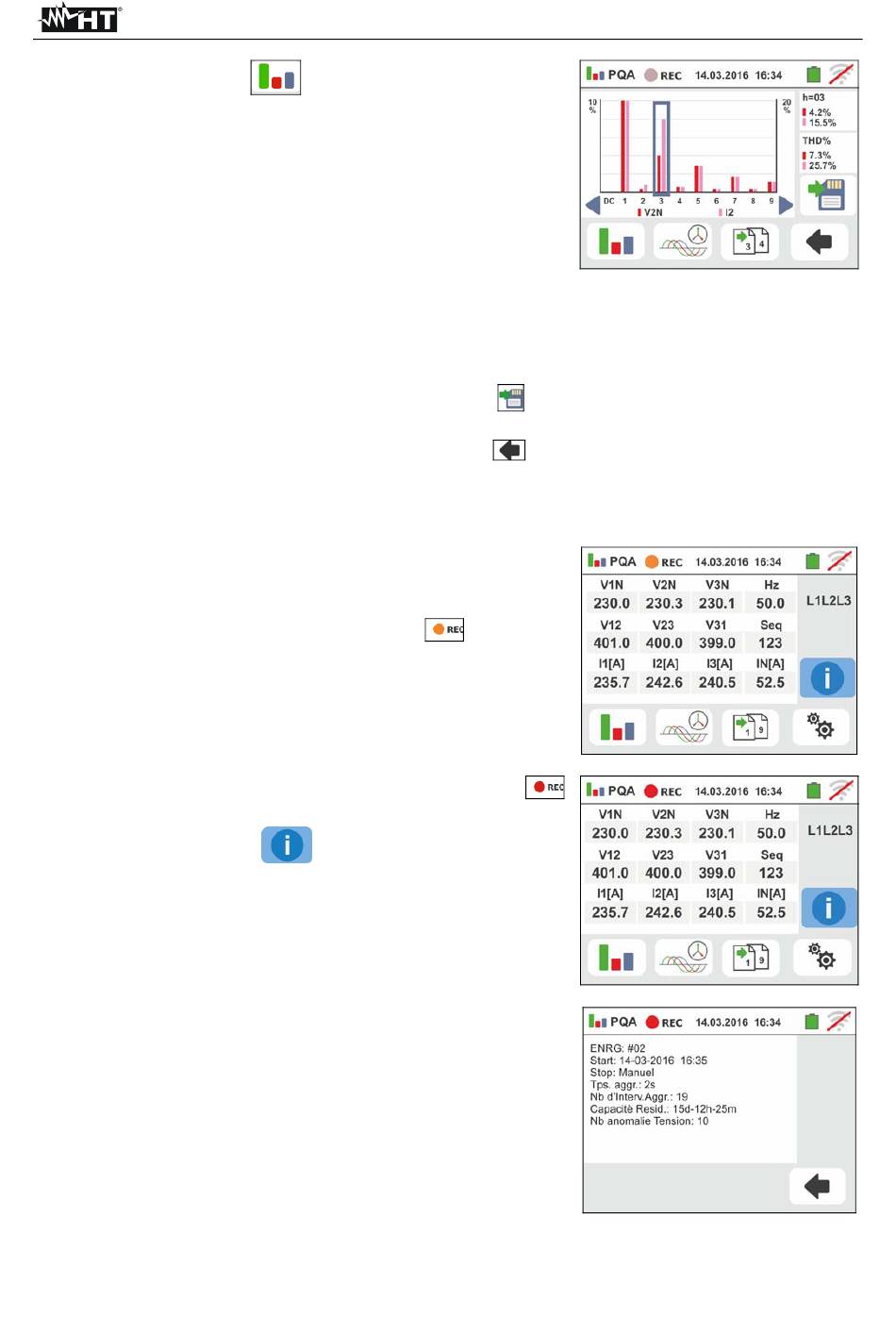

Appuyez sur l'icône
d'analyse des harmoniques. L'écran, comme celui sur
le
côté,
montre
L'histogramme
l'amplitude des harmoniques de courant/tension des
commandes fondamentales de DC, de 1° à 49° est
affiché
à
l'écran.
automatiquement l'harmonique avec la plus haute
amplitude (exclu du fondamental). La valeur numérique
de l'amplitude des harmoniques (identifies par le
symbole "hxx") et la valeur THD% est affichée sur le
côté droit. Appuyez sur les icônes fléchées "" ou ""
pour augmenter ou diminuer l'ordre des harmoniques.
Appuyez sur le bouton SAVE ou sur l'icône
sauvegarder les mesures à l'écran en tant qu'image
instantanée (voir § 7.1). Appuyez sur l'icône
retourner au menu principal des valeurs RMS
6.10.4. Début de l'enregistrement
13 Appuyez sur la touche GO/STOP pour commencer
l'enregistrement. L'appareil se met lui-même en mode
stand-by (en attendant la minute suivante ou la
date/heure programmé) et le symbole "
comme indiqué sur le côté de l'écran
14 Pendant l'enregistrement en cours, le symbole "
est affiché comme indiqué sur le côté de l'écran.
Appuyez sur l'icône "
informations à propos de l'enregistrement actuel. La
page suivante apparaît sur l'écran
15 Sur l'écran est affiché :
Le numéro de l'enregistrement
La date/heure du début de l'enregistrement (si
automatique)
La date/heure de la fin de l'enregistrement (si
automatique)
L'ensemble du temps d'agrégation
Le nombre d'intervalles d'agrégation enregistrées
La capacité de mémoire restante en JJ-HH-MM
Le nombre d'anomalies de tension détectées (pics
et creux)
pour afficher les paramètres
une
situation
de
pourcentage
Un
cadre
" pour lire en temps réel les
en
triphasé.
par
rapport
à
bleu
affiche
pour
pour
" est affiché
"
FR - 93
GSC60
