EXEMPLE DE VÉRIFICATION DE SÉPARATION ENTRE CIRCUITS ÉLECTRIQUES

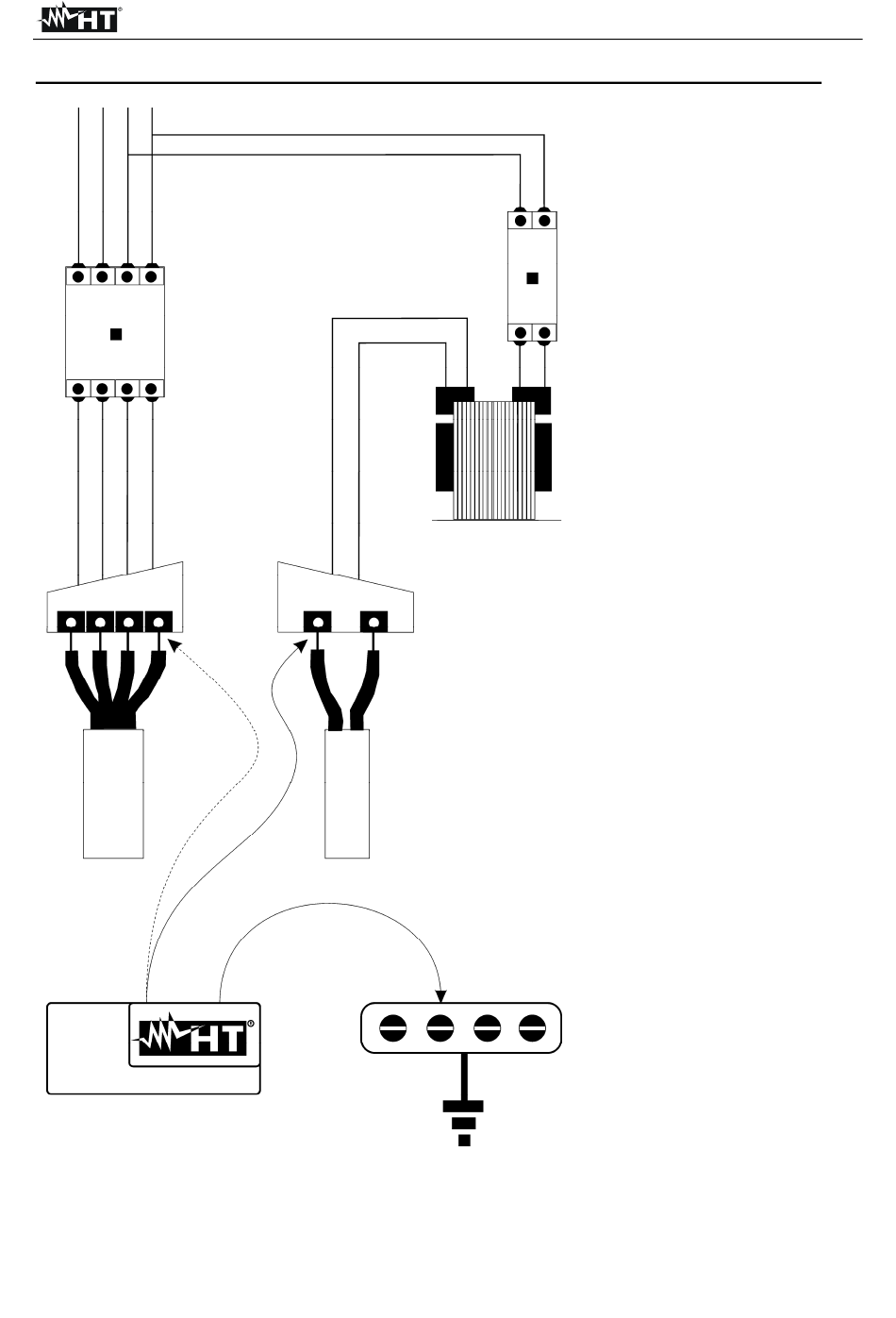

Fig. 45 : Mesures de séparation entre les circuits d'une installation
FR - 114
Transformateur d'isolement ou de
sécurité qui exécute la séparation
entre les circuits
ESSAI ENTRE LES
ACTIVES
Connecter un embout
l'instrument à l'un
conducteurs du circuit séparé et
l'autre à l'un des conducteurs d'un
circuit non séparé
ESSAI ENTRE LES
ACTIVES ET LA TERRE
Connecter un embout
l'instrument à l'un
conducteurs du circuit séparé et
l'autre au nœud équipotentiel. Cet
essai ne doit être exécuté que pour
les circuits SELV
séparation électrique.
Nœud équipotentiel
GSC60
