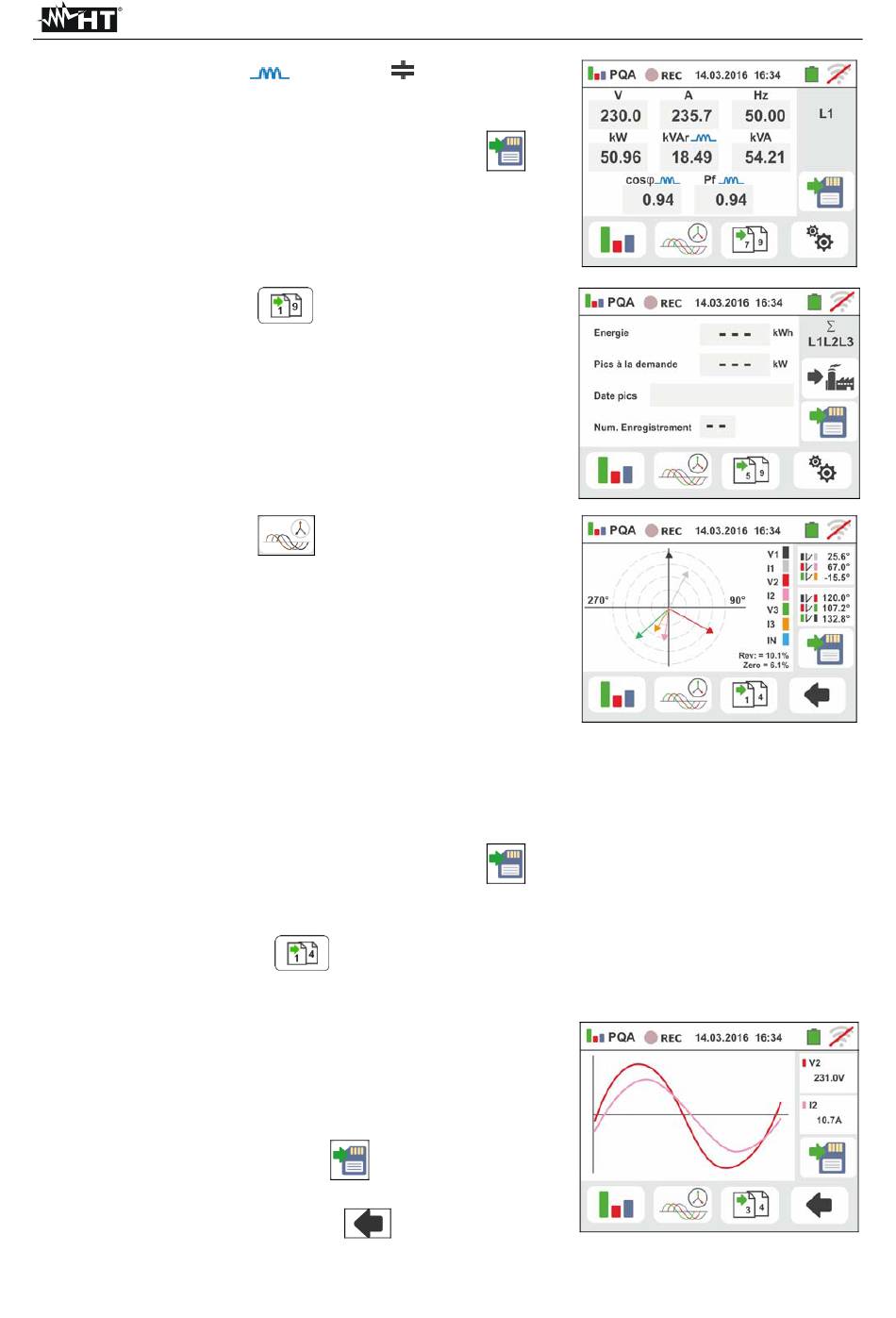

8. Les
symboles
respectivement le type de charge Inductive ou
Capacitive.
Appuyez sur le bouton SAVE ou sur l'icône
enregistrer la mesure à l'écran en tant qu'image
instantanée (voir § 7.1)
9.
Appuyez sur l'icône
puissance / énergie absorbée / générée. L'écran,
comme celui sur le côté, en conditions d'enregistrement
non active est affiché
10
Appuyez sur l'icône
signaux d'entrée visible sous forme d'ondes et des
diagrammes vectoriels de tension/courant. L'écran,
comme présenté sur le côté, montre les valeurs de
phases en temps réel des angles de phase entre la
tension et le courant sur un système triphasé. Les
paramètres sont indiqués par des petits carrés de
couleurs différentes, et sur le côté droit, il y a les
valeurs angulaires. La référence positive de rotation
associée à chaque diagramme vectoriel tourne dans le
sens horaire. Dans la partie inférieure de l'écran, il y a
les
indications
déséquilibre des tensions d'entrée (voir § 12.14).
Appuyez sur le bouton SAVE ou sur l'icône
sauvegarder les mesures à l'écran comme image
instantanée (voir § 7.1)
Appuyez sur l'icône
d'onde du signal. L'écran suivant (appelé phase L2) est
affiché
11 L'écran, comme celui sur le côté, montre les ondes de
tension et de courant en temps réel, relatif à un
système triphasé. Les paramètres sont indiqués par
des petits carrés de couleurs différentes et les valeurs
RMS sont montrées sur le côté droit. Appuyez sur le
bouton SAVE ou sur l'icône
mesures à l'écran comme image instantanée (voir §
7.1).
Appuyez sur l'icône
menu principal des valeurs RMS
"
"
et
"
pour accéder aux pages de
pour montrer les pages de
"Rev"
et
"Zero"
pour montrer les formes
pour sauvegarder les
"
représentent
pour
associées
au
pour
pour retourner au
FR - 92
GSC60
