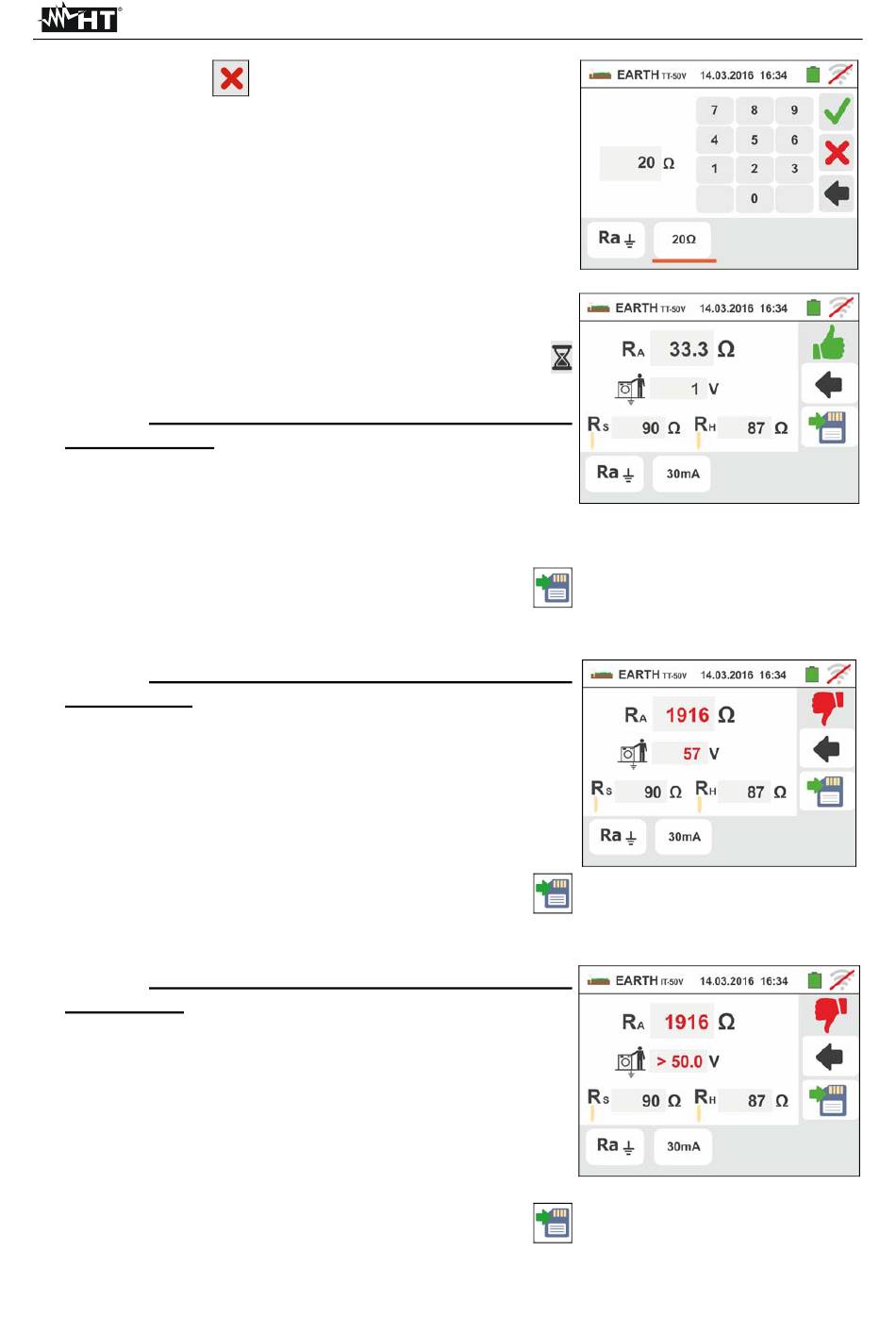

5.
Toucher l'icône
le champ «» et utiliser le clavier virtuel pour régler la
valeur limite de la résistance de la terre compris entre
1 et 999. Confirmer le choix en revenant à la page-
écran initiale de la mesure.
Effectuer les connexion du l'instrument a l'installation
comme indiqué aux points 9, 10, 11 et 12 de § 6.7.1
6. Appuyer sur la touche GO/STOP. Tout au long de cette
phase, ne pas déconnecter les bornes de mesure de
l'instrument de l'installation sous test. Le symbole
est affiché à l'écran tout au long du test.
Pour la mesure de résistance de terre dans les
systèmes TT/IT, en cas de résultat positif (voìr § 12.7)
la page-écran ci-contre est montrée par l'instrument où
se trouve la valeur de la tension de contact dans
l'afficheur secondaire, la valeur de la résistance de
contact de la sonde de tension (Rs) et la valeur de la
résistance de contact de la sonde de courant (Rh).
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
7. Pour la mesure de résistance de terre dans les
systèmes TT, en cas de résultat négatif (voìr § 12.7)
la page-écran ci-contre est montrée par l'instrument où
se trouve la valeur de la tension de contact dans
l'afficheur secondaire, la valeur de la résistance de
contact de la sonde de tension (Rs) et la valeur de la
résistance de contact de la sonde de courant (Rh).
Remarquer la présence du résultat de la mesure en
rouge.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
8. Pour la mesure de résistance de terre dans les
systèmes IT, en cas de résultat négatif (voìr § 12.8) la
page-écran ci-contre est montrée par l'instrument où se
trouve la valeur de la tension de contact dans l'afficheur
secondaire, la valeur de la résistance de contact de la
sonde de tension (Rs) et la valeur de la résistance de
contact de la sonde de courant (Rh).
Remarquer la présence du résultat de la mesure en
rouge.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1)
pour mettre à zéro la valeur dans
FR - 70
GSC60
