L'instrument, en fonction des valeurs de tension nominale PE réglées (voir la § 5.1.4) et de
la valeur mesurée de l'impédance de l'anneau de panne, l'instrument calcule la valeur
minimum du courant de court-circuit présumé qui doit être interrompu par le dispositif de
protection. Pour une bonne coordination, cette valeur DOIT être toujours supérieure ou
égale à la valeur Ia du courant d'intervention du type de protection considérée.
La valeur de référence Ia (voir Fig. 46) est en fonction de :
 Type de protection (courbe)
 Courant nominal de la protection
 Temps d'extinction de la panne par la protection

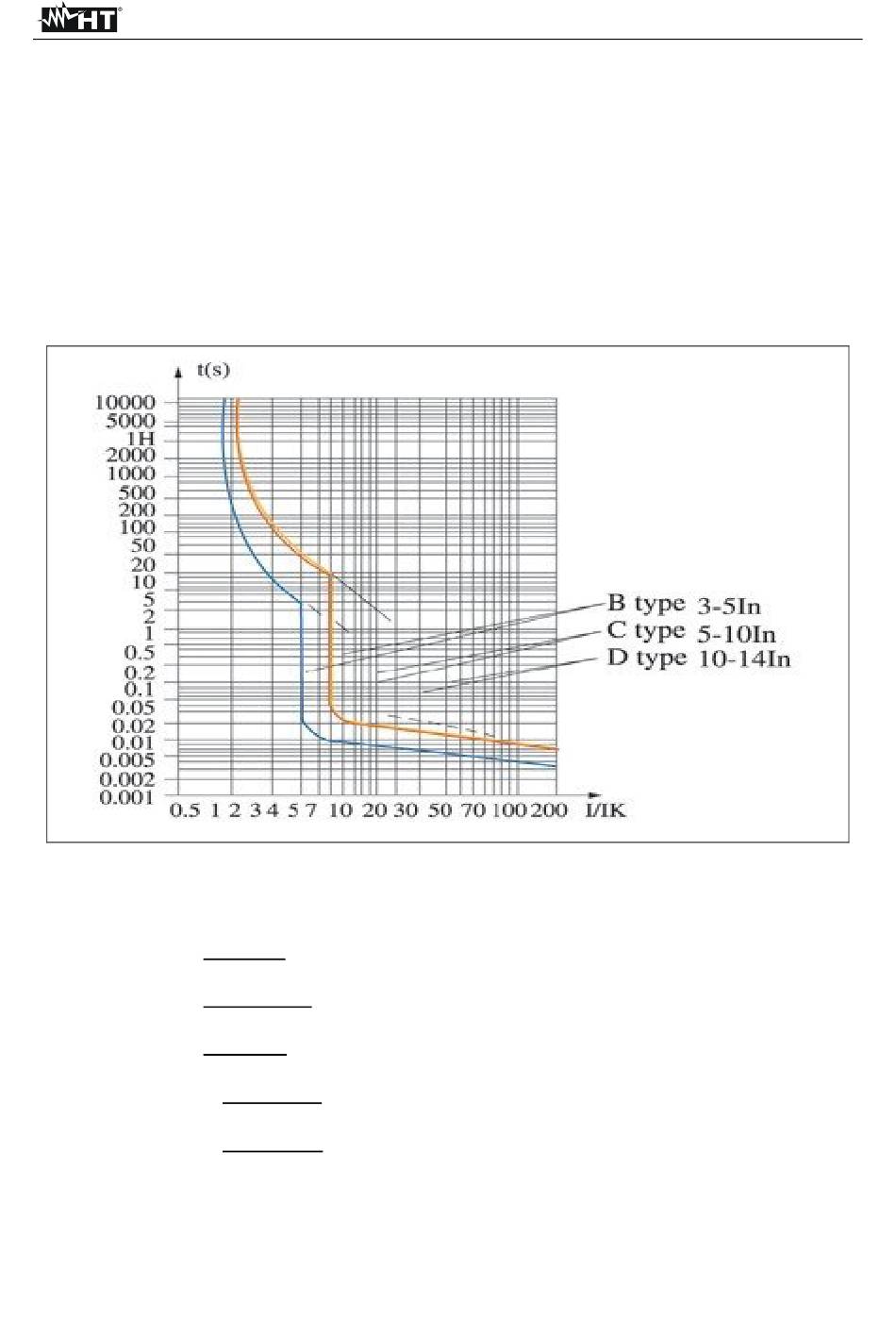

Fig. 46 : Exemple de courbes d'intervent par la protection magnétothermique (MCB)
L'instrument permet la sélection des paramètres qui suivent :
 Courant MCB (courbe B) pouvant être sélectionné entre les valeurs:
6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63A
 Courant MCB (courbe C, K) pouvant être sélectionné entre les valeurs:
0.5, 1, 1.6, 2, 4, 6, 10, 13, 15, 16, 20, 25, 32, 40, 50, 63A
 Courant MCB (courbe D) pouvant être sélectionné entre les valeurs:
 0.5, 1, 1.6, 2, 4, 6, 10, 13, 15, 16, 20, 25, 32A
 Courant nominal Fusible gG sélectionné entre les valeurs: 2, 4, 6, 8, 10, 12, 13, 16, 20,
25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250A
 Courant nominal Fusible aM sélectionné entre les valeurs: 2, 4, 6, 8, 10, 12, 16, 20, 25,
32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630A
 Temps d'extinction de la panne par la protection pouvant être sélectionné parmi les
valeurs : 0.1s, 0.2s, 0.4s, 5s
