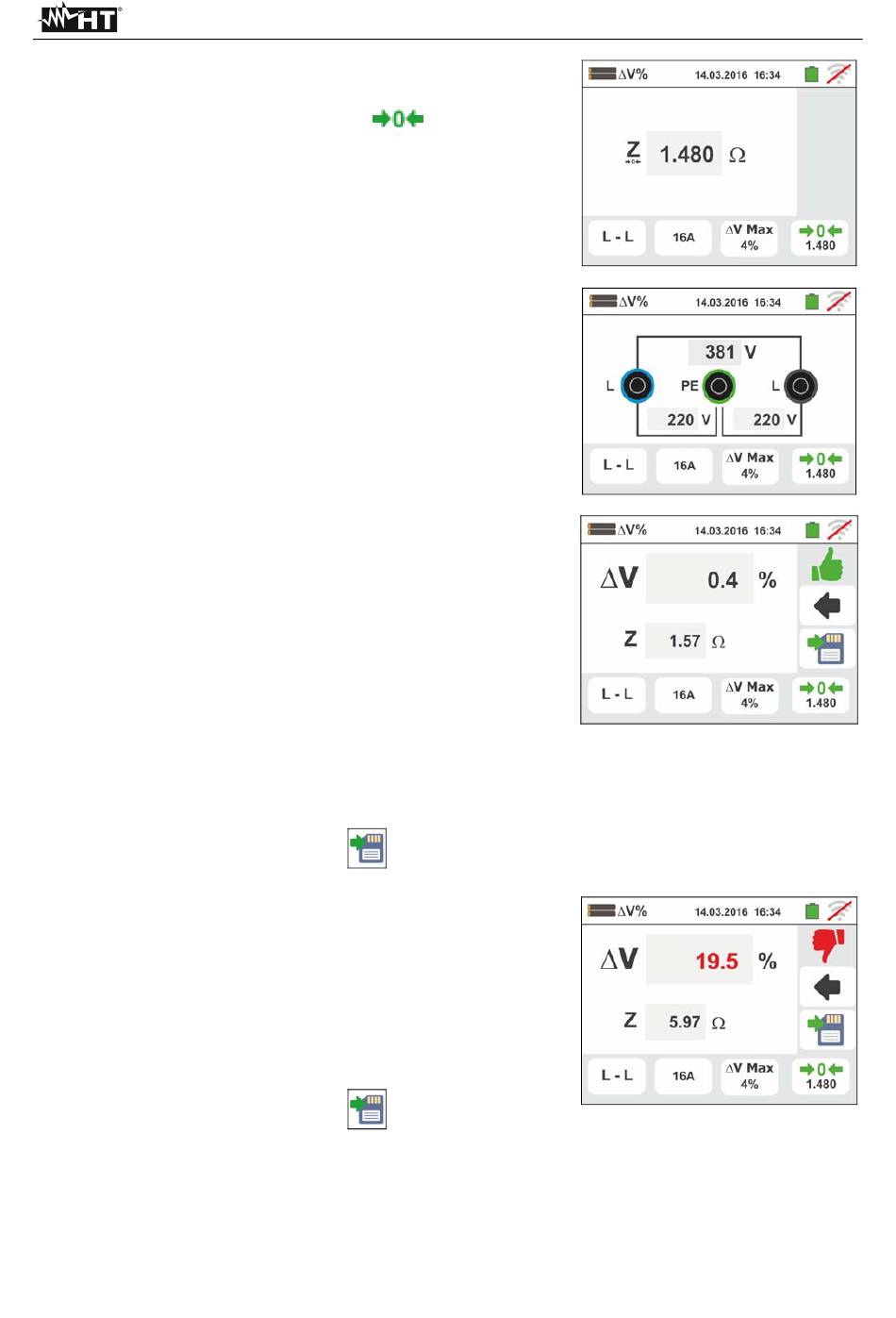

8. La valeur de l'impédance Z1 (offset) est affiché à
l'écran et est automatiquement entrée dans l'icône en
bas à droite, en plus du symbole
stockage intermédiaire de cette valeur
9. Connectez l'instrument au point final de la ligne
d'essais conformément à la Fig. 33 ou Fig. 34 de
manière à effectuer
l'extrémité de la ligne Z2. L'écran suivant est affiché.
On notera la présence d'une valeur d'affichage Z1
(offset) mesurée précédemment
10 Appuyez sur la touche GO/STOP sur l'instrument pour
prendre une mesure de l'impédance Z2 et compléter la
mesure de la chute de tension  V%. Tout au long de
cette phase ne pas débrancher les bornes de
l'instrument du système en cours de test. Dans le cas
d'un résultat positif (valeur maximale en pourcentage
de la chute de tension calculée selon § 12.11
fonctionnelle < valeur limite fixée) l'écran ci-contre
est affiché par l'instrument et présente la valeur de
l'impédence de fin de ligne Z2 à la valeur de
l'impédance Z1 (Offset).
Appuyez sur
d'enregistrement de la mesure
11 Dans le cas d'un résultat négatif (valeur maximale en
pourcentage de la chute de tension calculée selon
§ 12.11 fonctionnelle > valeur limite fixée) l'écran ci-
contre est affiché par l'instrument et présente la valeur
de l'impédance de fin de ligne Z2 à la valeur de
l'impédance Z1 (Offset).
Appuyez sur
d'enregistrement de la mesure
la mesure
le bouton SAVE
le bouton SAVE
pour indiquer le
d'impédance à
ou sur l'icône
(voir § 7.1)
ou sur l'icône
(voir § 7.1)
