APPENDICES THEORIQUES
12.1.
CONTINUITE DES CONDUCTEURS DE PROTECTION
But de l'essai
Vérifier la continuité des :
Conducteurs de protection (PE), conducteurs équipotentiels principaux (EQP),
conducteurs équipotentiels secondaires (EQS) dans les systèmes TT et TN-S
Conducteurs de neutre avec fonction de conducteurs de protection (PEN) dans les
systèmes TN-C.
Cet essai instrumental doit être précédé par un examen à vue pour vérifier l'existence des
conducteurs de protection et équipotentiels de couleur jaune-vert et que les sections
utilisées sont conformes à ce qui est prévu par les réglementations.
Parties de l'installation à vérifier

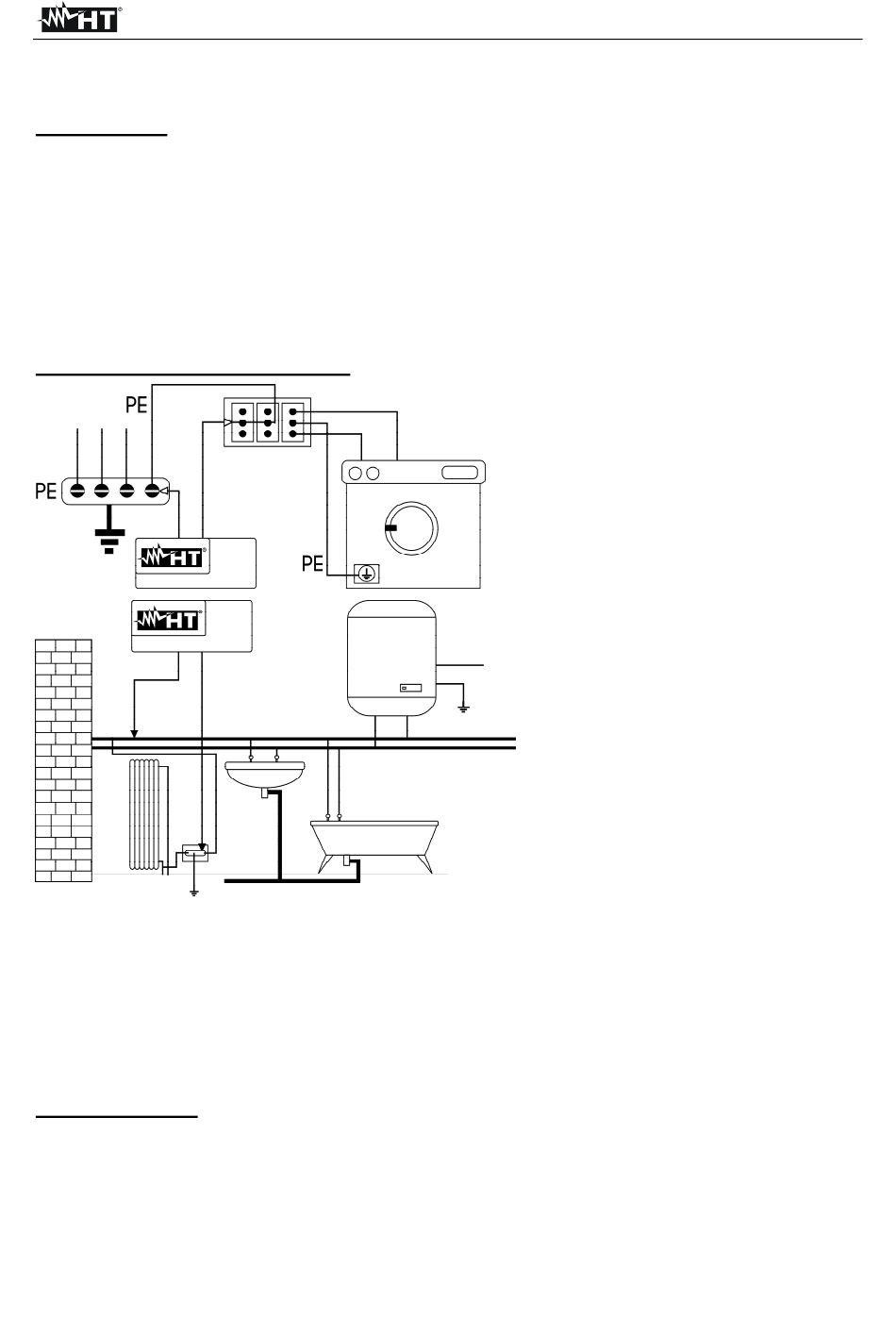

Fig. 44 : Exemples de mesures de continuité des conducteurs
Vérifier la continuité entre :
Pôles de terre de toutes les prises à fiche et collecteur ou nœud de terre
Bornes de terre appareils de classe I (chaudière, etc.) et collecteur ou nœud de terre
Masses étrangères principales (tuyaux de l'eau, etc.) et collecteur ou nœud de terre
Masses étrangères supplémentaires entre elles et vers la borne de terre.
Valeurs admises
Les réglementations ne demandent pas de mesurer la résistance de continuité et de
comparer ce qui a été mesuré avec des valeurs limites. On demande un test de continuité
et on prescrit que l'instrument de mesure signale à l'opérateur si le test n'est pas exécuté
avec un courant de 200mA au moins et une tension à vide comprise entre 4 et 24V. Les
valeurs de résistance peuvent être calculées en fonction des sections et des longueurs
des conducteurs sous test. En général, pour des valeurs s'approchant de quelques ohms,
le test est passé avec succès.
FR - 111
Connecter l'un des embouts au
conducteur de protection de la prise
d'énergie
et
l'autre
équipotentiel
de
l'installation
terre.
Connecter l'un des embouts à la
masse étrangère (en ce cas le tuyau
de l'eau) et l'autre à l'installation de
terre en utilisant par exemple le
conducteur de protection présent
dans la prise d'énergie la plus
proche.
