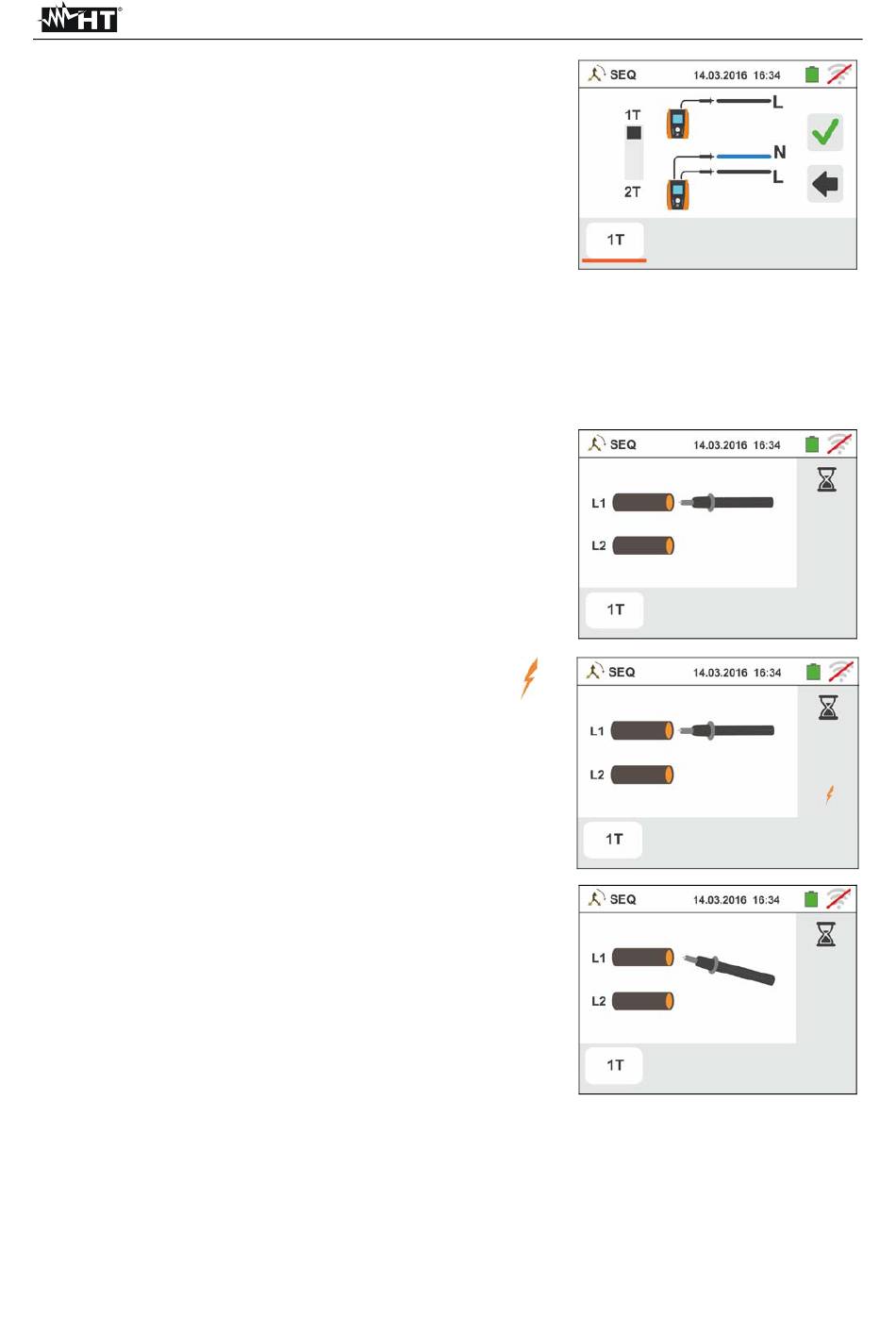

2. Déplacer la référence de la barre de glissement sur la
position « 1T » pour la sélection de l'essai à 1 borne ou
sur « 2T » pour la sélection de l'essai à 2 bornes.
Confirmer le choix en revenant à la page-écran initiale
ci-dessous de la mesure.
3. Insérer les connecteurs bleu et noir des câbles simples dans les entrées
correspondantes de l'instrument B4, B1 (mesure 2T). Insérer les crocodiles ou les
embouts correspondants dans l'extrémité des câbles restée dégagée. Le cas échéant,
utiliser l'embout à distance en insérant son connecteur multipolaire dans l'entrée B1.
Connecter les crocodiles, les embouts ou l'embout à distance dans la phase L1 et N
conformément à Fig. 23 et Fig. 24.
4. Appuyer sur la touche GO/STOP de l'instrument ou sur
la touche START de l'embout à distance. L'instrument
démarre la mesure. Tout au long de cette phase, ne
pas déconnecter les bornes de mesure de l'instrument
de l'installation sous test.
Le symbole de l'embout sur la phase L1 et le sablier
indiquant l'état d'attente de la reconnaissance d'une
tension supérieure à la limite maximale autorisée.
5.
Une fois la tension correcte reconnue, le symbole
affiché à l'écran. Un signal sonore prolongé est émis
tant qu'il y a de la tension d'entrée.
6. A la fin de l'acquisition de la phase L1, l'instrument se
met en état d'attente du signal sur la phase L2 en
affichant le symbole de l'« embout déconnecté » comme
il est montré dans la page-écran ci-contre.
Dans ces conditions, connecter les crocodiles, les
embouts ou l'embout à distance à la phase L2 et N
conformément à Fig. 23 et Fig. 24.
est
FR - 57
