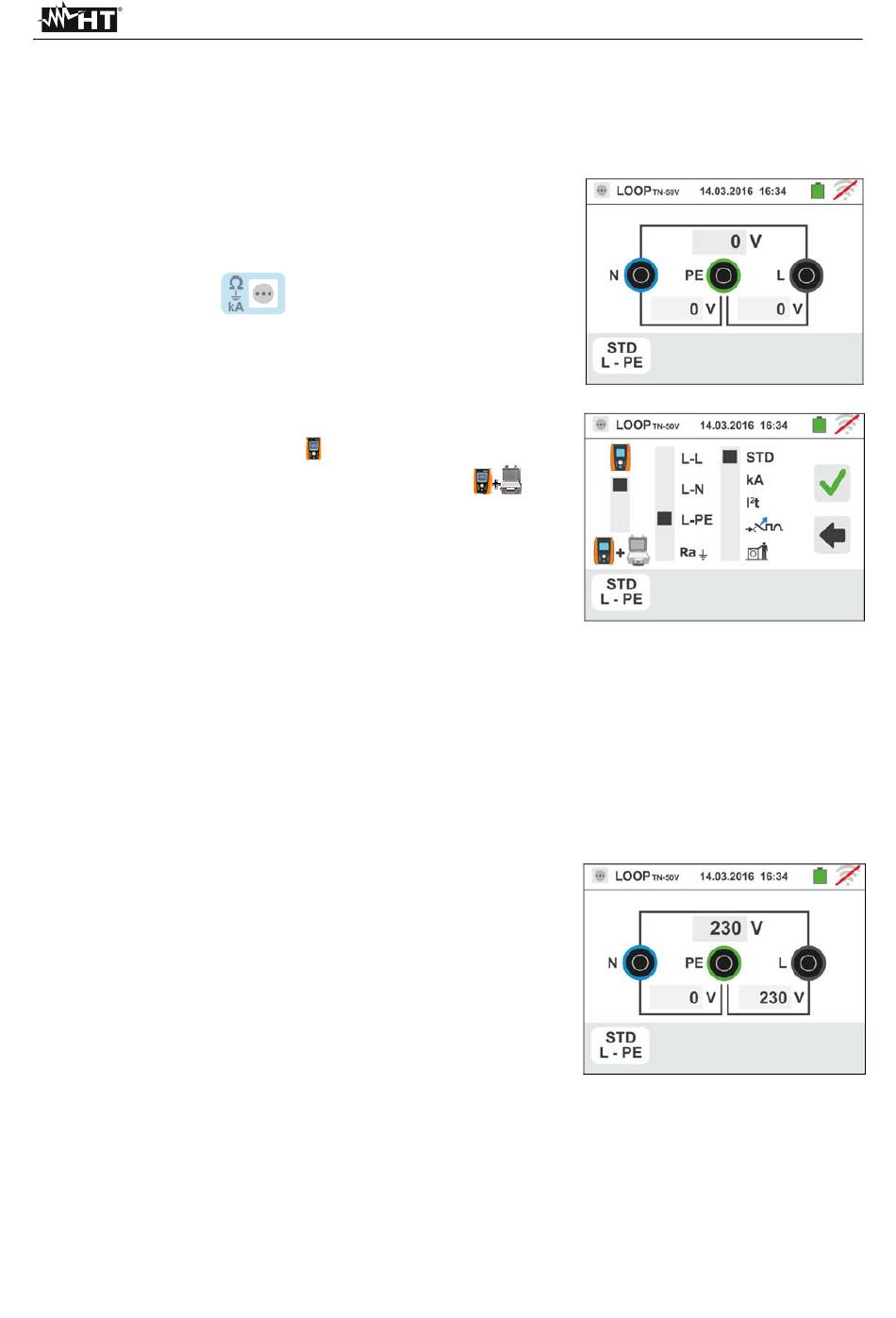

6.4.2. Mode STD – Essai générique
Ce mode de fonctionnement exécute la mesure d'impédance et le calcul du courant de
court-circuit présumé sans appliquer aucun critère d'évaluation. Par conséquent, à la fin de
l'essai, AUCUN résultat n'est fourni.
1. Sélectionner les options « TN, TT ou IT », « 25 ou
50V », « 50Hz ou 60Hz » et la tension de référence
dans les réglages généraux de l'instrument (voir la §
5.1.4).
Toucher l'icône
affichée.
Toucher l'icône en bas. La page-écran qui suit est
affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
seulement avec l'instrument ou l'icône
exécuter la mesure avec l'instrument + accessoire
optionnel IMP57 (voir la § 6.4.10).
Déplacer la référence de la barre de glissement
centrale en sélectionnant l'option « L-L, L-N ou L-PE».
Déplacer la référence de la barre de glissement droite
en sélectionnant l'option « STD ». Confirmer le choix en
revenant à la page-écran précédente.
3. Déconnecter, lorsque cela est possible, toutes les charges connectées en aval du point
de mesure car l'impédance des utilisateurs ci-dessus pourrait influencer les résultats de
l'essai.
4. Connecter la fiche shuko, les crocodiles ou l'embout à distance au réseau électrique
comme d'après les Fig. 17, Fig. 18, Fig. 19 et Fig. 21.
5. Remarquer la présence des valeurs de tension
correctes entre L-N et L-PE correspondant aux
sélections effectuées lors de la phase initiale (voir la §
5.1.4) comme il est montré dans la page-écran ci-
contre.
Appuyer pour 2s sur la touche GO/STOP ou sur la
touche START de l'embout à distance. Tout au long de
cette phase, ne pas déconnecter les bornes de mesure
de l'instrument de l'installation sous test. La page-écran
qui suit est affichée par l'instrument.
. La page-écran ci-contre est
pour exécuter la mesure
FR - 36
