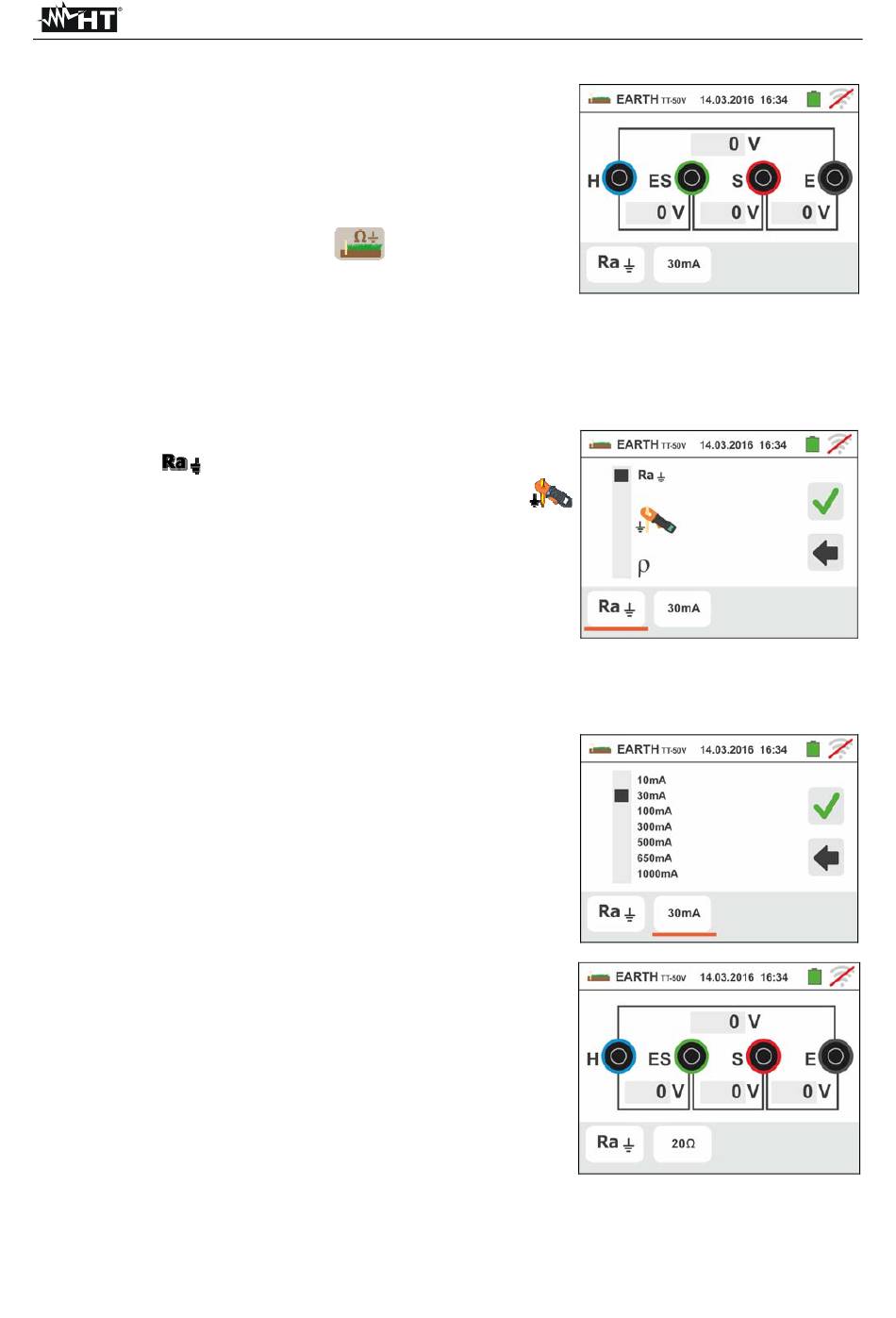

6.7.2. Mesure de terre à 3 fils ou 2 fils – Nation USA, Extra Europe et Allemagne
1. Sélectionner la nation de référence «USA», «Extra
Europe» or «Germany» (voir § 5.1.2). Sélectionner les
options «TN», «TT» (mesure ne pas disponible pour
le nation USA) ou «IT» (mesure ne pas disponible
pour le nation USA), et « 25 ou 50V », « 50Hz ou
60Hz » dans les réglages généraux de l'instrument (voir
la § 5.1.4). Toucher l'icône
contre (systèmes TT et IT) est affichée. L'instrument
exécute automatiquement le test pour la présence de
tension entre les entrées (affiché à l'écran) en bloquant
l'essai en cas de tension supérieure à 10V
Toucher la première icône en bas à gauche pour régler
le mode de mesure. La page-écran qui suit est affichée.
2. Déplacer la référence de la barre de glissement sur la
position «
avec méthode voltampérométrique, sur la position
pour la mesure de résistance à l'aide de la pince
optionnelle T2100 (voir la § 6.7.3) ou sur « » pour la
mesure de résistivité du sol. Confirmer le choix en
revenant à la page-écran initiale de la mesure.
Toucher la deuxième icône en bas à gauche pour
régler
le
courant
(systèmes TT et IT). La page-écran qui suit est
affichée.
3. Déplacer la référence de la barre de glissement sur la
position
correspondant
d'intervention du différentiel RCD comme il est montré
dans la page-écran ci-contre. Sur la base de cette
sélection et de la valeur de la tension de contact (25V
ou 50V), l'instrument effectue le calcul de la valeur
limite de résistance de terre (voir la § 12.7) qu'il
comparera avec la valeur mesurée afin de fournir le
résultat final positif ou négatif de la mesure.
4. Pour les systèmes TN, l'instrument présente la page-
écran initiale comme indiqué sur la figure ci-contre.
Toucher la seconde icône pour régler le valeur limite de
la résistance de la terre qui sera utilisée par
l'instrument en comparaison. La page-écran qui suit est
affichée.
» pour sélectionner la mesure de terre
d'intervention
à
la
. La page-écran ci-
du
différentiel
valeur
du
courant
FR - 69
GSC60
