6.4.8. Vérifier la protection contre les contacts indirects (systèmes IT)

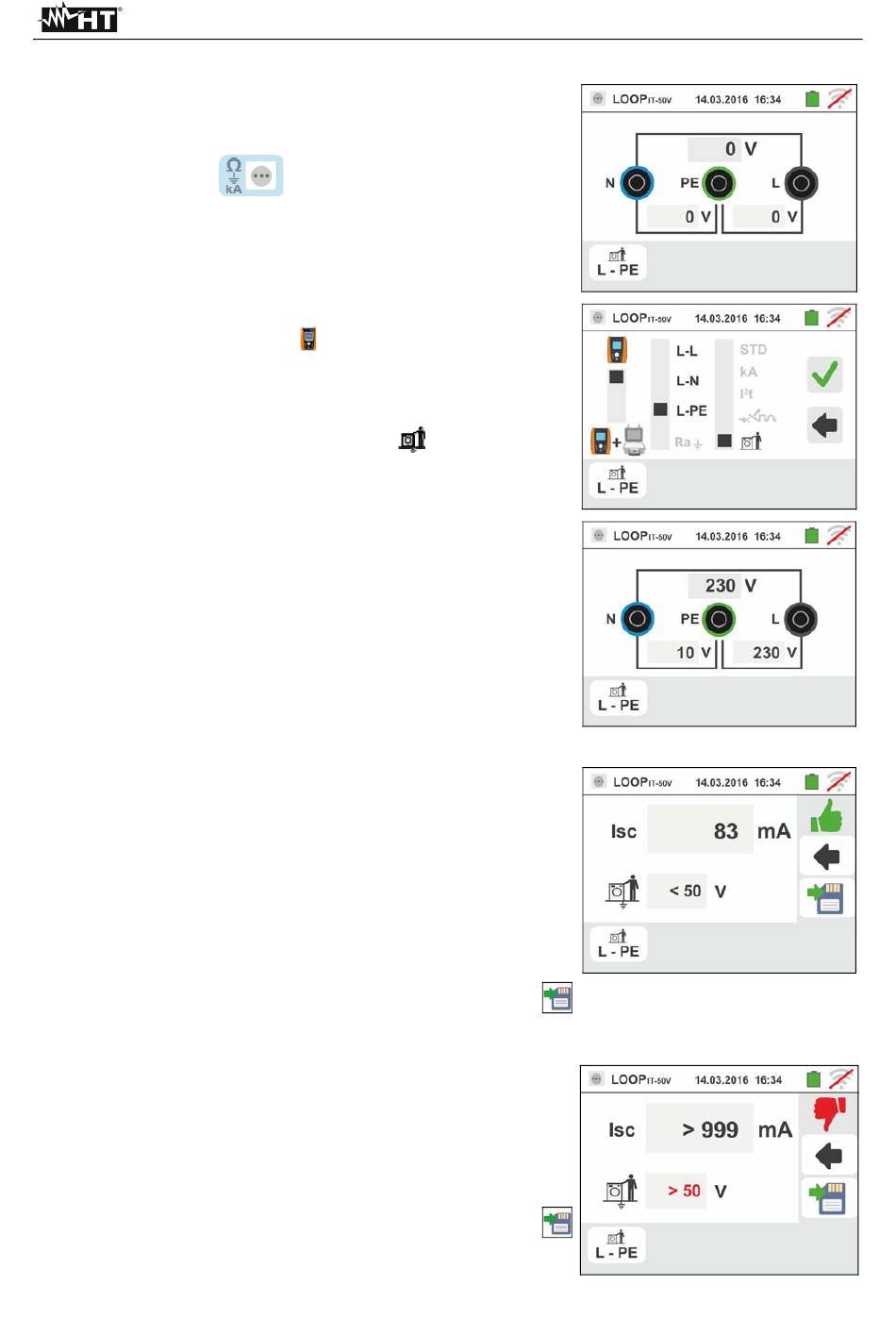

1. Sélectionner les options « IT », « 25 ou 50V », « 50Hz
ou 60Hz » et la tension de référence dans les réglages
généraux de l'instrument (voir la § 5.1.4).
Toucher l'icône
affichée.
Toucher l'icône en bas. La page-écran qui suit est
affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
Déplacer la référence de la barre de glissement
centrale
en
Automatiquement
glissement droite se met en position
Confirmer le choix en revenant à la page-écran initiale
de la mesure.
3. Déconnecter, lorsque cela est possible, toutes les
charges connectées en aval du point de mesure car
l'impédance
des
influencer les résultats de l'essai. Connecter les
crocodiles ou l'embout à distance au réseau électrique
comme d'après la Fig. 22. Remarquer la présence des
valeurs de tension correctes entre L-L et L-PE
correspondant aux sélections effectuées lors de la
phase initiale (voir la § 5.1.4) et une tension N-PE
éventuelle par effet du système IT.
4. Appuyer pour 2s sur la touche GO/STOP ou sur la
touche START de l'embout à distance. Tout au long de
cette phase, ne pas déconnecter les bornes de mesure
de l'instrument de l'installation sous test. En cas de
résultat positif (tension de contact dans le point <50V
ou <25V), la page-écran ci-contre est affichée par
l'instrument avec la valeur du courant de première
panne mesuré exprimé en mA. Avec Isc <30mA la
valeur de Ut n'est pas affiché à afficher
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
5. En cas de résultat négatif (tension de contact dans le
point >50V ou >25V), la page-écran ci-contre est
affichée par l'instrument.
Remarquer la présence du résultat de la mesure de
tension de contact en rouge.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
. La page-écran ci-contre est
pour exécuter la mesure.
sélectionnant
l'option
la
référence
de
utilisateurs
ci-dessus
« L-PE ».
la
barre
de
pourrait
FR - 49
