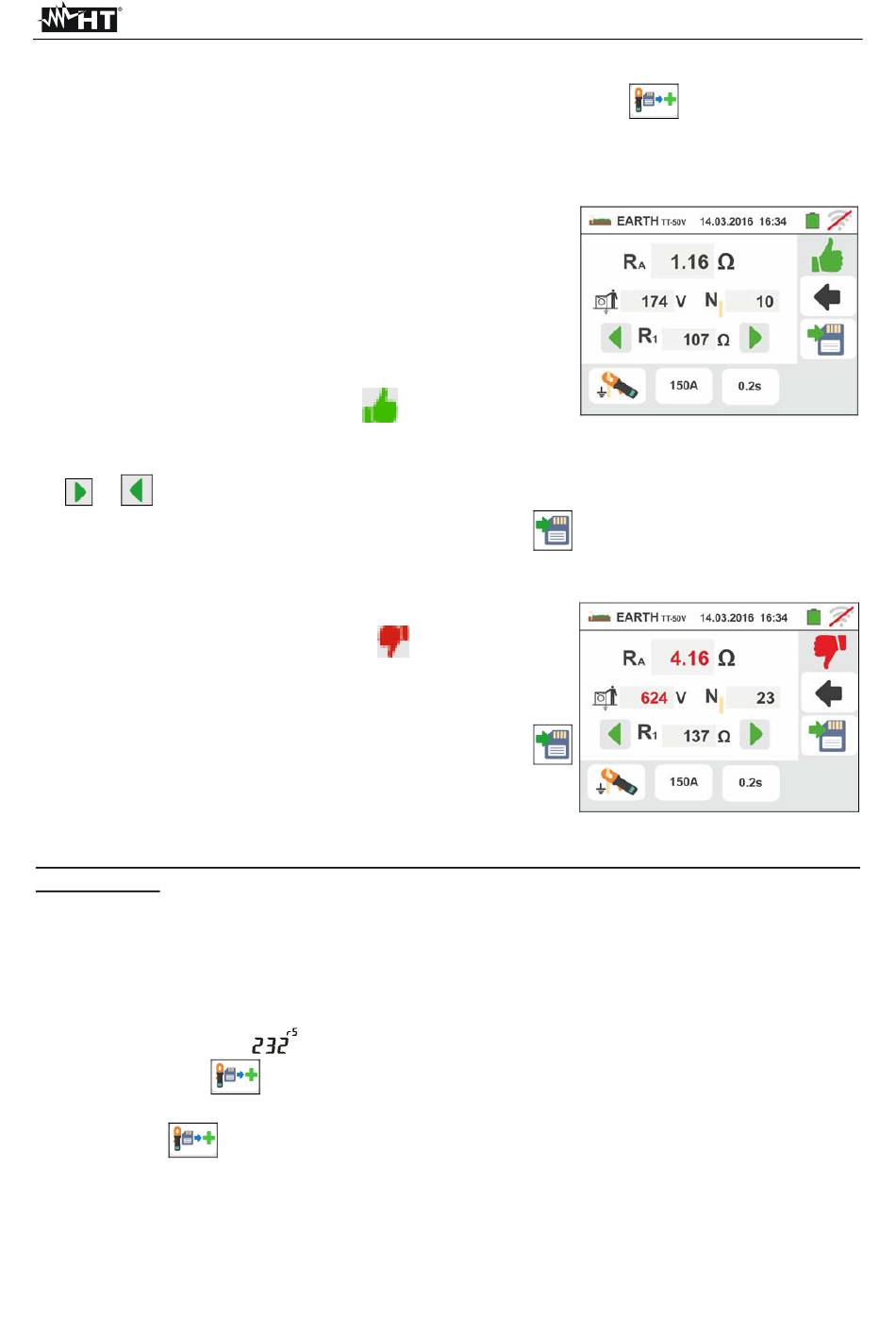

5. Après avoir entré la valeur du premier électrode ne sera plus possible de transférer
toutes les mesures stockées dans le T2100 avec la touche
procédure pour chacune des électrodes de mise à la terre du réseau considéré. A la fin
des mesures, appuyer sur la touche GO/STOP de l'instrument. La page-écran qui suit
est affichée.
6. Dans le champ RA, on affiche la valeur du parallèle des
résistances effectuées sur chaque électrode de mise à
la terre du réseau de terre considéré. Cette valeur est
comparée à la valeur limite maximum calculée par
l'instrument en fonction des sélections effectuées sur
les paramètres des protections.
En cas de résultat positif (voir § 12.7 ou § 12.11),
l'instrument montre le symbole
possible de défiler les valeurs des résistances partielles
des électrodes de mise à la terre à l'aide des touches
et
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
7. En cas de résultat négatif (voir § 12.7 ou § 12.11),
l'instrument montre le symbole
résultat est affichée en rouge comme dans la page-
écran ci-contre.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
Mesure de la résistance des électrodes avec la pince T2100 utilisée de façon
indépendante
1. Allumer la pince T2100, exécuter les mesures sur chaque électrode de mise à la terre
du réseau de terre considéré en sauvegardant les résultats dans sa mémoire interne
(voir le manuel d'utilisation de la pince T2100).
2. A la fin de la mesure, connecter la pince T2100 à l'instrument en insérant le connecteur
d'entrée In1 et la mettre en mode « RS232 » (voir manuel d'utilisation de la pince
T2100). Le symbole
3. Toucher l'icône
téléchargées dans l'instrument et défilent en séquence à l'écran. A la fin de l'opération,
le symbole
4. Lorsque la pince est connectée à l'instrument, il est possible d'effectuer et ajouter
d'autres mesures, comme il est décrit au point 4 ci-dessus
5. Appuyer sur la touche GO/STOP de l'instrument et observer les résultats positif ou
négatif de la mesure comme indiqué dans les points 6 et 7 du mode précédent.
s'affiche à l'écran de la pince.
. Toutes les données stockées dans la mémoire de la pince sont
disparaît de l'afficheur
; il est également
et la valeur du
FR - 74
GSC60
. Exécuter la même
