GSC60
Réseaux de terre de grandes dimensions
Cette technique est toujours axée sur la méthode voltampérométrique et est utilisée
lorsqu'il résulte difficile de placer l'électrode de mise à la terre auxiliaire de courant à une
distance étant égale à 5 fois la diagonale de la zone de l'installation de terre en réduisant
cette distance à une seule fois la diagonale de l'installation de terre (voir Fig. 48).
Pour vérifier que la sonde de tension est placée hors de la zone d'influence de l'installation
sous test et de l'électrode de mise à la terre auxiliaire, exécuter plusieurs mesures en
partant avec la sonde de tension placée dans le point intermédiaire entre l'installation et
l'électrode de courant auxiliaire et en déplaçant ensuite la sonde tant vers l'installation
sous test que vers l'électrode de courant auxiliaire.
Ces mesures doivent fournir des résultats compatibles ; des différences significatives
entre les valeurs mesurées indiquent que la sonde de tension a été plantée dans la zone
d'influence de l'installation sous test ou de l'électrode auxiliaire de courant. Les mesures
ainsi obtenues ne sont pas fiables. Il faut écarter davantage l'électrode auxiliaire de
courant de l'électrode sous test et répéter toute la procédure ci-dessus.

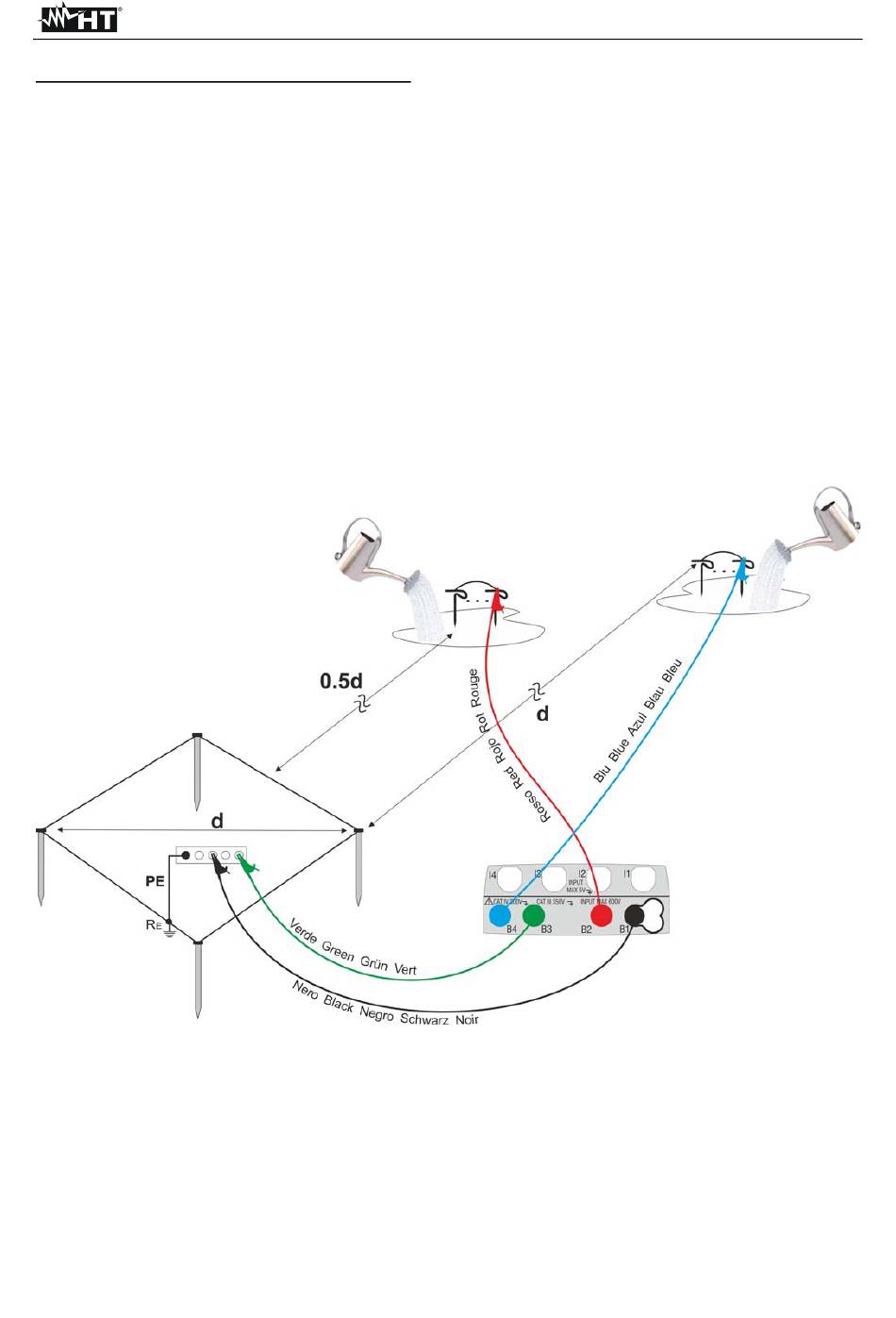

Fig. 48 : Mesure de terre pour réseaux de terre de grande taille
Utiliser plusieurs sondes en parallèle et mouiller le sol environnant (voir Fig. 48) si
l'instrument n'arrive pas à distribuer le courant nécessaire pour exécuter l'essai à cause
d'une résistance du sol élevée.
FR - 127
