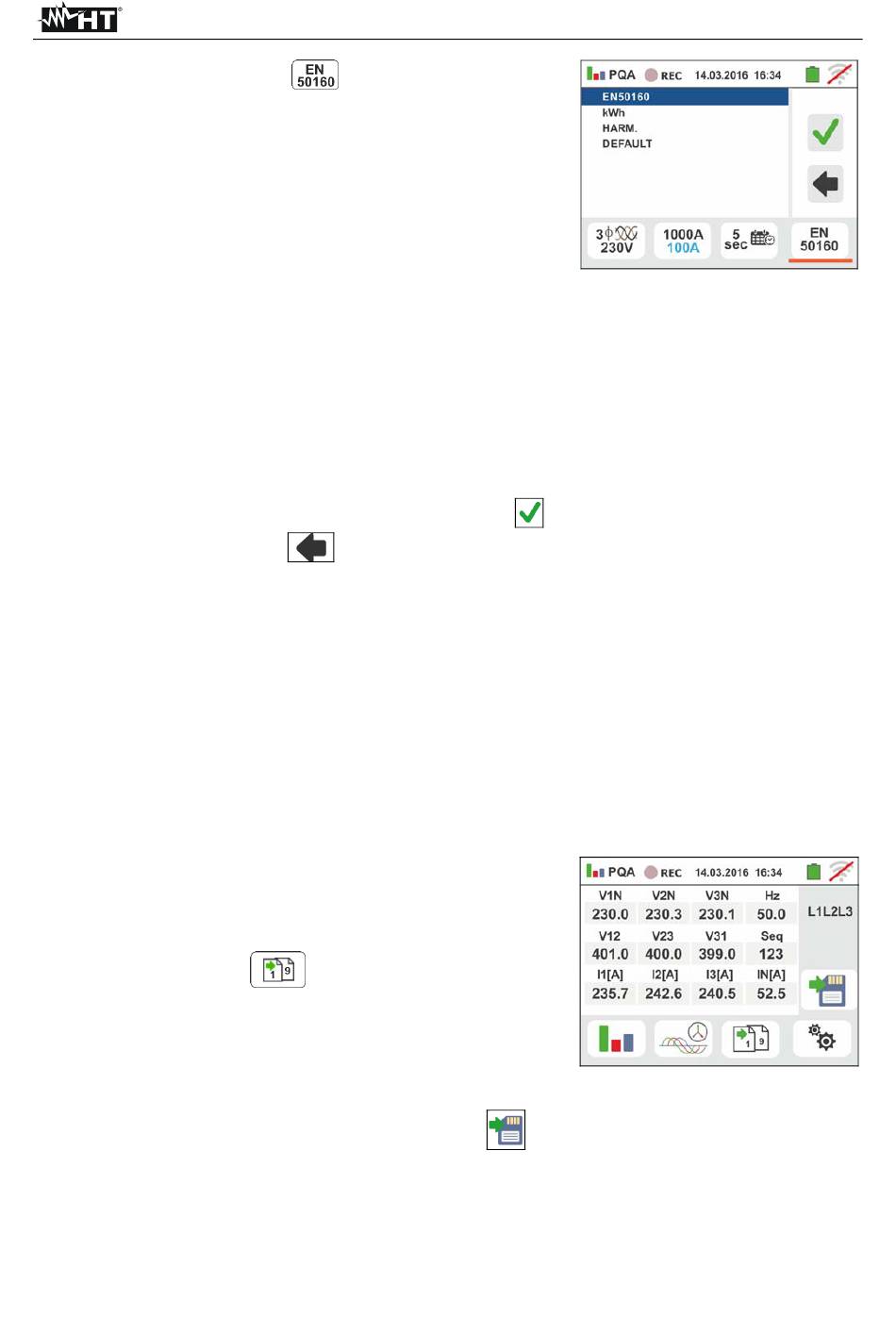

5.
Appuyez sur la touche
configuration prédéfinie (voir § 12.18) parmi ceux mis à
disposition par l'appareil. Un écran comme celui sur le
côté est présenté. Les options suivantes peuvent être
sélectionnées:
EN50160 Réglage automatique des paramètres
internes par les appareils en conformité avec la
règlementation de la qualité de tension du réseau
de la directive EN50160
kWh Réglage automatique des paramètres
internes par les appareils pour l'analyse des
problèmes d'alimentation/energie
HARM Réglage automatique des paramètres
internes par les appareils pour l'analyse des
harmoniques de tension/courant
DEFAULT Réglage automatique des tous les
paramètres enregistrable
Confirmez chaque réglage en touchant l'icône
en touchant l'icône
principal
6. Insérez les connecteurs des câbles tests dans les bornes d'entrée B1, B2, B3, B4 pour
les mesures de tension en fonction du type de connexion sélectionné. Insérez l'extrémité
libre restante des câbles dans les pinces crocodiles correspondants. Connectez les
pinces crocodile ou les pointes de touche aux phases L1, L2, L3 et N comme sur les
images du paragraphe § 6.10.1. Connectez les pinces aux entrées I1, I2, I3 et I4 et les
conducteurs de phase comme sur les images du paragraphe § 6.10.1. La flèche sur la
pince doit suivre la direction dans laquelle le courant circule normalement à partir du
générateur vers la charge
6.10.3. Visualisation des mesures
7. L'écran, comme celui sur le côté, montre les valeurs
numériques en temps réel des paramètres éléctriques,
relatifs à un système triphasé 4 fils. Pour la signification
des paremètres, se référer au paragraphe § 12.16
Appuyez sur l'icône
nombre dépend des connexions sélectionnées) des
valeurs relatives TRMS sur les puissances, les facteurs
et les valeurs de puissance totales et les valeurs en
référence aux phases simples comme montré sur
l'écran suivant
Appuyez sur le bouton SAVE ou sur l'icône
enregistrer
la
instantanée (voir § 7.1)
afin de sélectionner la
pour revenir à l'écran
pour montrer les pages (leur
mesure
à
l'écran
ou
pour
comme
FR - 91
GSC60
